如何测量双向可控硅

如何测量双向可控硅？

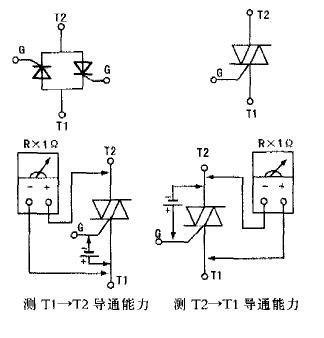

双向可控硅也有三个极，巳Ij控制饭G与第一阳极T1、第二阳极T2。实际上T1与T2是可互换使用的。双向可控硅的符号基本检测方法如上图所示。

1、    极性判别

T1极与G极的判别：用万用表Rx10挡分别测量各极之间的正、反向电阻，如果发现某两个极之间的正、反向电阻都很小(约150ll左右)，则这两个极是T1与G极。然后将万用表置 f-Rx1挡，轮换测量这两个极的正、反向电阻，测得的阻值较小的一次黑表笔所接为T1极，另一个为控制极C，余下的足T2极。以}双向可控硅是MAC97A6／M329型号，用MF47F型万用表所测。若用Rx100挡时测得的阻值有所不同(在500ll左右)，应注意。如测大功率可控硅则数据会有不同，小电流不可触发，万用表还需外加(串联) 电压才可进行。

　2、判别好坏与导通性

能将万用表置于Rxlk挡，测T1与T2、G与T1之间的阻值，如果阻值很小，说明可控硅已击穿。若测得的G与T2极的正、反向阻值均很大(正常应在数百欧左右)．则说明已断路。

判别可控硅的导通能力，可把万用表的黑表笔接T1极，红表笔接T2极。用一节干电池作触发电源(也可用另一只万用表Rx1代替)，这时表针呈导通状，干电池离开仍呈导通状，这是判别T1到T2的导通件能。其原理很简单，于电池的正极接T1，对G假干电池负极形成一个触发电压，电流通路为：从干电池十-T1一G一千电池，形成电流通路被触发，这时万用表也作为一个电源用，负表笔内+一T2一正表笔内一，形成T1到T2的通路。

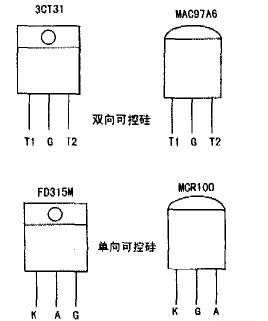

T2到T1的导通性能与此极性相反，町用同样方法进行判别。经验表明，不同型号的可控硅所用万用表的挡位不同，所测阻值也不一样。比如，用Rx100挡不易发现较小阻值时，改用Rx10挡就易发现了。可控硅型号不一样，所测阻值差异较大，比如，在测单向可控硅MCR100时，用万用表的电阻量程Rx1—R×1k挡轮流测量只能出现一个较小阻值(无第二个较大阻值)；叉如，在测单向可控硅FD315M时，用正、负表笔轮流测量时，用Rx100或RXlk捎测时有两个阻值，但不易发现哪个较小，若用Rx1或Rx10挡测就较易发现较小的阻值，用黑表笔确定G极，红表笔确定K极才易找到，所以千万不可死搬硬套。下图是几种可控硅的实测脚位图，供参考.
