变压器的工作原理、分类及结构

一、变压器结构

1．铁心

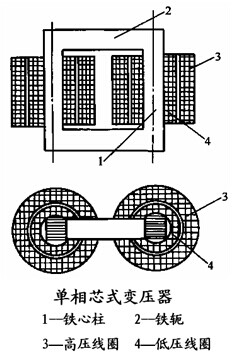

如图，分铁心柱、磁轭两部分。

材料：0.35mm的冷轧有取向硅钢片，如：DQ320，DQ289，Z10，Z11等。

工艺：裁减、截短、去角、叠片、固定。





2．变压器绕组



分同心式和交叠式两大类。

交叠式如上图。

同心式包括圆筒式、连续式、螺旋式等，见上图。

材料：铜（铝）漆包线，扁线。

工艺：绕线包、套线包。

3．变压器的其它部分

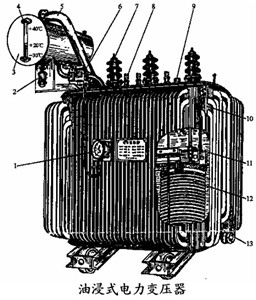

油箱（油浸式）、套管、分接开关等。



4．额定值

额定容量S_N

额定电压U_1N  U_2N

额定电流I_1N    I_2N

对于单相变压器，有



对于三相变压器，有

注意一点：变压器的二次绕组的额定电压是指一次绕组接额定电压的电源，二次绕组开路时的线电压。

[讨论题]一台三相电力变压器，额定容量1600kVA，额定电压10kV/6.3kV，Y,d接法，求一次绕组和二次绕组的额定电流和相电流。

自己看[例3-1]。



总结：熟悉变压器额定值的规定。



二、变压器的工作原理

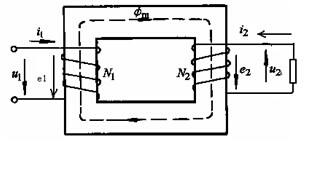

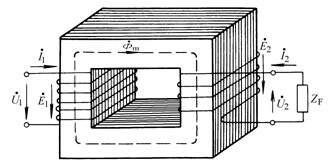

按照上图规定变压器各物理量的参考方向，有



定义变比



变压器工作原理：

（1）  变压器正常工作时，一次绕组吸收电能，二次绕组释放电能；

（2）  变压器正常工作时，两侧绕组电压之比近似等于它们的匝数之比；

（3）  变压器带较大的负载运行时，两侧绕组的电流之比近似等于它们匝数的反比；

（4）  变压器带较大的负载运行时，两侧绕组所产生的磁通，在铁心中的方向相反。



总结：牢记四条变压器的工作原理。
