高压水阻柜工作原理

高压水阻柜可广泛应用于矿山、冶金、建材、石油、化工、供水、风机、压缩机、轧机、水泵、风机、球磨机、扎钢机、破碎机、皮带运输等电力行业所有工业领域的泵类和各种大中容量高压电机的重载起动系统。高压水阻柜是为改善大、中型鼠笼式、绕线式电动机的起动性能而研制的新一代起动器。主要用于额定电压为3-10KV大、中型鼠笼式、绕线式异步电动机电机软起动。该装置是在电机定子回路或转子回路中串可变液体电阻的一种降压起动方式，即随着主电动机的起动，装置自动改变液体电阻动、定极之间的间距，使电阻线性均匀减小，电动机端电压均匀提高的一种起动方式。 其结构简单，可靠性强，而且经济实用，维护性强。

一.高压水阻柜技术参数

额定电压(KV 有效值) 3 6 10

最高电压(KV 有效值）3.5 6.9 11.5

电液箱工频耐压(KV)(有效值) 相对地18 23 30

同相间12 15 18

最小电气间隙(mm) 75 100 125

起动电流/额定电流(lq/Ie) 2.5-3.5(现场可调)

液阻正常工作温度(℃) 0-70

起动时间(s) 10-60-120(现场可调)

防护等级IP20,IP30

连续起动次数(次) ＜1500kw 冷态（＜20℃) 热态（≥20-4℃)

24小时咨询热线:13508660044 联系人:韩工

二.高压水阻柜主要组件

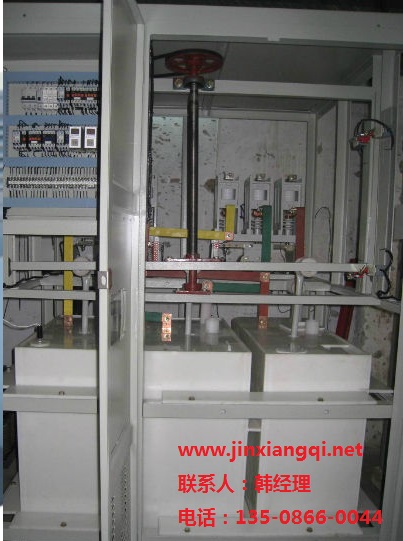

 1、柜体:由角钢和金属薄板焊接而成，柜体内预留有电液箱固定位，电气室固定位以及整套传动机构的    活动空间，并予留了柜体接地设施，整个装置的进出线均采用下进下出方式。

 2、电气室:电气室内安装有各种用于在主机起动过程中参与控制保护的低压电气元件，门上安装有指示    登记表、操作开关、信号灯等，室的下部安装的是二次外接端子排。

 3、水阻箱:电液箱在柜内下部，箱内安装有液体电阻起动（未定）、定极板。在主机起动过程中正是通过控制改变他们之间的间距来实现软起动的。箱内还设有液位过低、液温过高等保护开关，在主机起动前一旦液面低于液位线，就有报警输出，同时产生电气联锁禁止起动。在停机断电的情况下方可通过加水孔（排潮孔）注入清水（自来水），直到液位过低报警消除即可。电液箱是本装置的核心之一，只有在箱体完好、状态（包括液温、液位）输出正常、动定极板位置适宜，本柜才能输出      允许起动信号，主机才能进行起动操作。关于允许起动信号所包含的全部条件将在使用及维护中进行介绍。

三.运输储存

（1）本装置的运输过程中，严禁横放、侧置，并需加防雨措施；

（2）本装置（即使是带外包装的）不宜长期户外储放。较长时间不用的柜子包括电液粉等备件，应储放     在干燥、通风的室内。

四.订货须知

    订货时请提供电动机型号、额定功率、额定电压、额定电流、定子接法（Y、△）星点可否打开；

负载工况说明,设备表面颜色,若用户有其它特殊要求，可与我公司协商订货。
