低压无功集中补偿原理

低压无功集中补偿是指将低压电容器通过低压开关接在配电变压器低压母线侧，以无功补偿投切装置作为控制保护装置，根据低压母线上的无功负荷而直接控制电容器的投切。电容器的投切是整组进行，做不到平滑的调节。低压补偿的优点：接线简单、运行维护工作量小，使无功就地平衡，从而提高配变利用率，降低网损，具有较高的经济性，是目前无功补偿中常用的手段之一。

低压无功集中补偿原理

低压无功集中补偿是将低压电容器集中装设在车间变电所的低压母线上．这种补偿方式能补偿变电所低压母线及之前包括变压器及其前面高压线路和电力系统的无功功率。由于这种补偿方式能使变电所主变压器的视在功率减小，从而可选较小容量的主变压器，因此比较经济。特别是供电部门对工厂的电赞制度通常实行的是两部电费制（一部分是按每月实际用电量计算电费，称为电度电费，另一部分是按装角的变压器容量计算电费，称为基本电费），主变压器容量减小．基本电费就减少了，可使工厂的电费开支减少，所以这种补偿方式在工厂中应用非常普遍．
    低压电容器柜一般可安装在低压配电室内，与低压配电屏并列装设；只在电容器柜较多时才需考虑单设一房间。

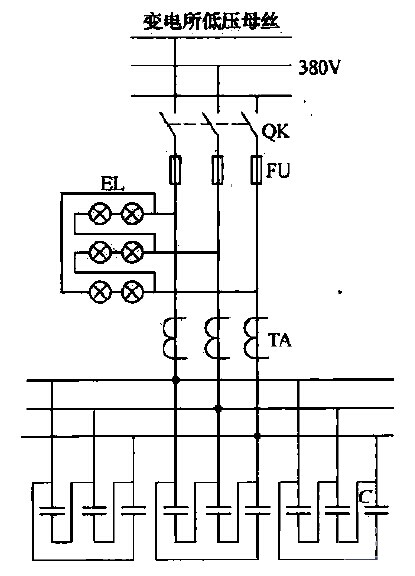

    上图是低压集中补偿的电容器组接线图，这种低压电容器组，都采用△联结，通常利用220V、I5—25W的白炽灯的灯丝电阻来放电（也有用专用的放电电阻来放电的），这些放电白炽灯同时也作为电容器组正常运行的指示灯。
