高压电机液阻软启动柜原理

电机直接起动缺点：

高压大中容量的交流电机运行的首要问题就是起动，直接起动的起动电流为5-7倍额定电流，带来的对电网和电机的过流冲击是不容忽视的严重问题；直接起动电流对电机产生的热冲击和电动力冲击的危害也是极大的，电机直接损坏或都降低使用寿命；特别是当电机轴上的负载力矩大时，起动时间要增长，直接起动的危害更大。

传统降压起动缺点：

传统的电抗器降压起动、直接起动虽然能在同样的起动条件下获得较大的的起动转矩，但很难满足起动平滑，冲击小的要求，而且成本也不低

近的。

液阻软启动柜工作原理

高压电机液阻软启动柜是近年来运用比较广泛的电机起动设备。液阻，顾名思义就是在电机定子回路（笼型电机）或转子回路（对绕线电机）中串入液态电阻，电机在起动过程中液态电阻阻值在预定的时间内自动无级减小，直至阻值接近为零（实现电机降压无冲击地平滑起动），将液阻自动切除，电机投入正常运行，每小时至少可以启动3-5次。

液阻软启动柜运行过程：

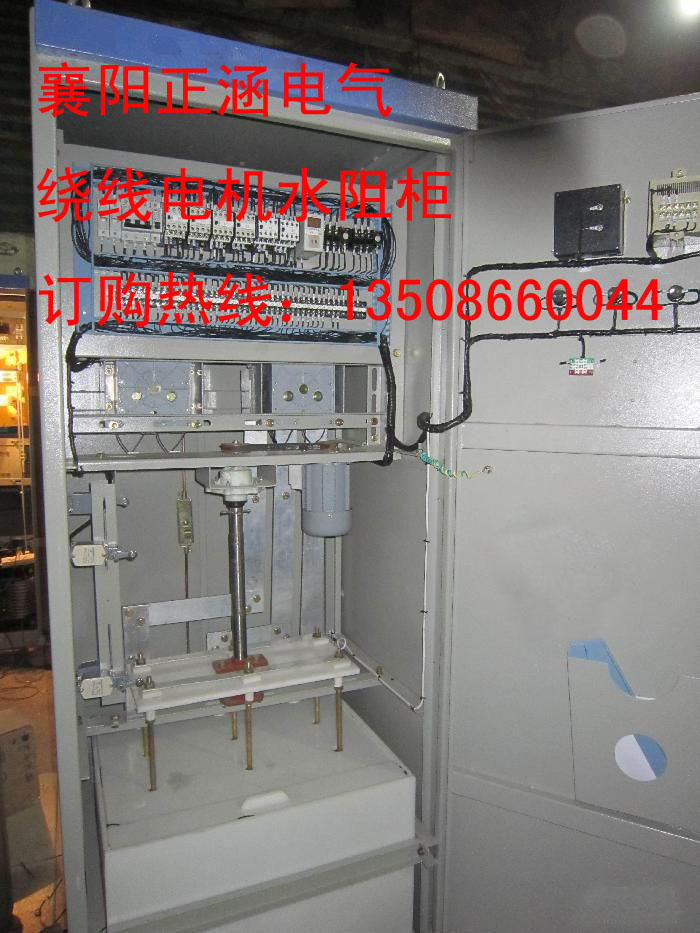

电机开关柜合闸的同时，液阻软启动柜接收到真空断路器运行信号，动极板自上而下开始运行，在设定的时间内电阻值逐渐下降，当电阻接近于零时，安装在液阻软启动柜内的真空接触器吸合，电机启动完成，经过延时几秒后，动极板自动复位至原始状态，等待一下次启动。如液阻柜在预定的时间内起动没有完成就会发出一个故障报警信号，自动切断开关柜，确保电机不开路。

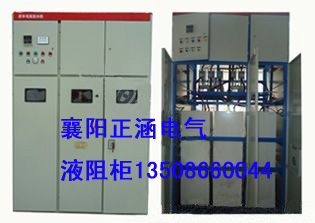

湖北襄阳正涵电气生产的高低压液阻软启动柜|高低压液态软启动柜

主要是用于额定电压为3-10KV、100KW到15000KW大中型同步或异步鼠笼式、绕线式实现降压起动的电动机软起动装置。该软启动柜是为改善大、中型鼠笼式、绕线式异步电动机的起动性能而研制的新一代软起动器。

运用范围：

高低压液态软起动柜|液阻软启动柜|水阻软启动柜

可广泛应用于矿山、冶金、建材、石油、化工、供水、风机、压缩机、轧机、水泵、风机、球磨机、扎钢机、破碎机、皮带运输等电力行业所有工业领域的泵类和各种大中容量高压电机的重载起动系统。

液阻软启动柜原理简单，一般不会出现什么故障，如电机启动不是很频繁，一般一年加一次水即可，容易出故障的地方为继电器、限位开关等电器元件，故障容易排除。正常情况下可以使用10-15年！
