软启动器正确安装及接线方法

软启动器正确安装及接线方法

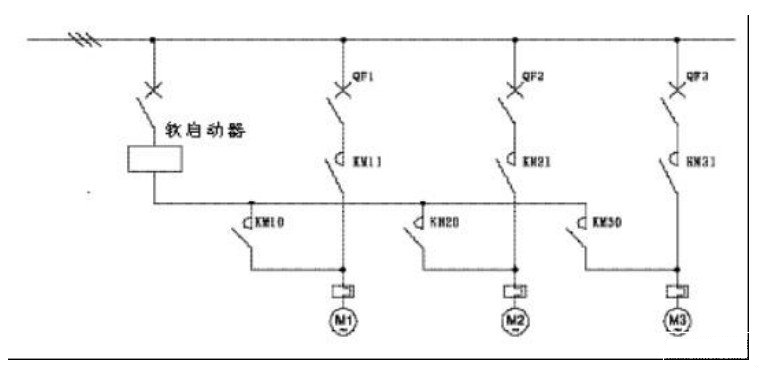

软启动器接线图

软启动器安装－>主回路端子接线－>控制回路接线－>启动参数设定－>模拟试验－>带负荷试运行

　　软启动器安装位置选择防尘、 散热条件较好的位置安装； 安装时应按说明书考虑空间与周边环境最小距离。

　　主回路端子接线可分为内接式和外接式（见图 ）两种， 施工时按设计图纸连接电机与软启动器接线。

　　通常配电盘柜的控制回路已连接完整，用万用表对照图纸检查控制线路；注意不可用绝缘摇表检测控制线路绝缘电阻，以免损坏软启动器内电子元件。

　　软启动器不能作空负载模拟动作试验，因为空负载没有电流电压输出，继电保护会误动作；应带轻负载试验，检测软启动器参数设置是否符合设计要求；在此推荐工程现场一个经济简便方法：可利用三个 200W 白炽灯泡模拟电机三相绕组作为试验的轻负载。

　　试运行阶段注意实际测量值与设定值有无偏差，分析产生偏差原因不断调整，直至符合要求；并做好相应检测记录和运行报告。
