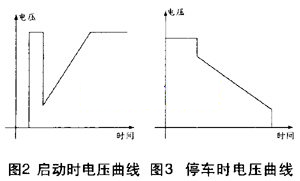

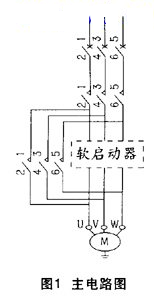

软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路，主电路图见图1。使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。软启动与软停车的电压曲线见图2，3。

软起动器(软启动器)是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。软启器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额 定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。


 软启动器的选用
　　
　　（1） 选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。根据负载性质选择不同型号的软启动器。
　　
　　旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。也可以用一台软启动器去启动多台电动机。
　　
　　无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
　　
　　节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
　　
　　（2） 选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
