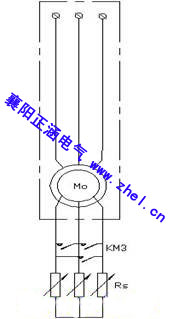

水阻柜接线图

水阻柜是近年来运用比较广泛的电机起动设备。它充分利用了液体电阻热容量大，可调性好的特点，可将电机的起动电流控制在2.5-3倍电机额定电流的范围内，极大地降低了起动电流，其良好的起动特性使之成为目前国内外大中型容量电机理想的软起动产品。

液体电阻，顾名思义就是在电机定子回路（笼型电机）或转子回路（对绕线电机）中串入液态电阻，电机在起动过程中液态电阻阻值在预定的时间内自动无级减小，直至阻值接近为零（实现电机降压无冲击地平滑起动），将液阻自动切除，电机投入正常运行，每小时至少可以启动3-5次。

水阻柜结构组成

液阻柜主要由以下几个部分组成：水箱、极板（分动极板及静极板）、传动机构、限位机构（行程开关）及相关电器元件，如继电器（或PLC）、时间继电器、接触器、按钮、指示灯等状置构成，主要适用于400V、3KV、6KV、10KV各个电压等级，功率范围从500KW-30000KW绕线式交流异步电动机和低压鼠笼式交流异步电动机的平滑软起动,与频敏电阻、变频器、电抗器等其它起动方式相比，具有起动功率因数高（因是阻性负载）、造价低、维护简单等特点，最低可将电机启动电流限制在额定电流的1.3倍，有效减小电机启动对电网的冲击，因而在近年来广泛受到用户的亲赖。

水阻柜工作原理

水阻柜工作原理：电机开关柜合闸的同时，水阻柜接收到真空断路器运行信号，动极板自上而下开始运行，在设定的时间内电阻值逐渐下降，当电阻接近于零时，安装在水阻柜内的真空接触器吸合，电机启动完成，经过延时几秒后，动极板自动复位至原始状态，等待一下次启动。如液阻柜在预定的时间内起动没有完成就会发出一个故障报警信号，自动切断开关柜，确保电机不开路。

水阻柜原理简单，一般不会出现什么故障，如电机启动不是很频繁，一般一年加一次水即可，容易出故障的地方为继电器、限位开关等电器元件，故障容易排除。正常情况下可以使用10-15年！

水阻柜是靠溶解在水中的电解质离子导电的。电解质充满于两个平行的平面极板（既水电阻的两个电极）平之间，构成一个电容状的导电体-水电阻。它自身无感性元件，故与频敏、电抗等起动设备相比，具有起动功率因数高，起动电流小等优点。
本产品在技术上采用了液态耐高压新材料、智能传动系统、计算机仿真、远程通信、开环编程控制、闭环控制、人机界面等多项现代高新技术。具有控制精度高、控制动作可靠，能达到恒流起动的目的，在液态软起动技术领域处于国内先进水平。
