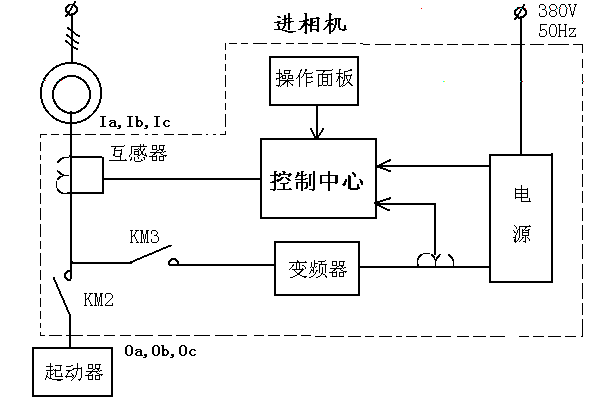

ZHP系列静止式进相器接线图，如图1：

图1：ZHP静止式进相器接线图

   ZHP系列静止式进相器通过检测电机转子回路电流的变化,经过控制器的智能化处理,能自动跟踪电机转速的变化，控制变频器把50Hz的交流市电转变成与异步电动机的转子电流频率相同的电势EF，施加到绕线式异步电动机的转子绕组上，以改变电机的转子和定子电流的相位。使异步电动机的功率因数明显提高（如图2所示），从电网吸取的无功功率大大减少,定子电流大幅度降低。

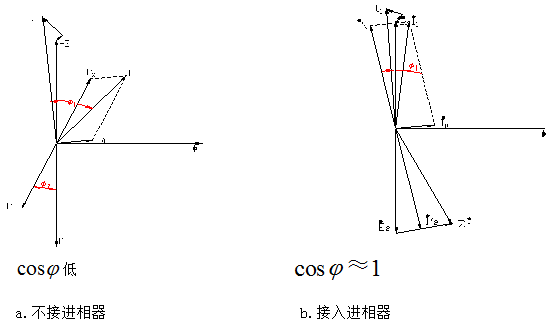

图2：异步电动机电流相量图
