进相机工作原理图 进相机接线图

进相机工作原理  进相机原理图及接线图

进相机工作原理：进相机串接在电机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机功率因数：达到0．95以上（或提高20％以上）；电机定子电流与电压的相位关系，达到提高电机自身的功率因数、降低电机定子电流的目的。这种方式，大大改善了电机的运行状况，显著降低了电机自身的损耗。

电机绕组温度：降低10％以上；

电机无功损耗：降低60％以上；

柜体防护等级：IP32。

补偿性能远优于电容补偿，综合性能优于旋转式进相机，节能效果显著。

可使电机功率因数提高到0，95.

降低电机定子电流10%-20%，降低线损、铜损20%-30%；

电机湿升显著降低，过载能力及效率大大提高，电机使用寿命延长，具有故障自动保护功能，操作简单，维修保养不影响生产。

静止式进相器，多年来一直是“正涵电气”主流销售产品，进相器/进相机节能效果显著，3个月省回成本。

进相机工作原理图

进相机接线图：

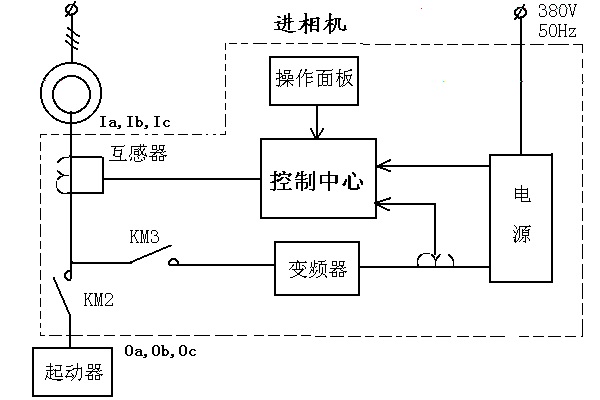

图1：ZHP静止进相器接线图

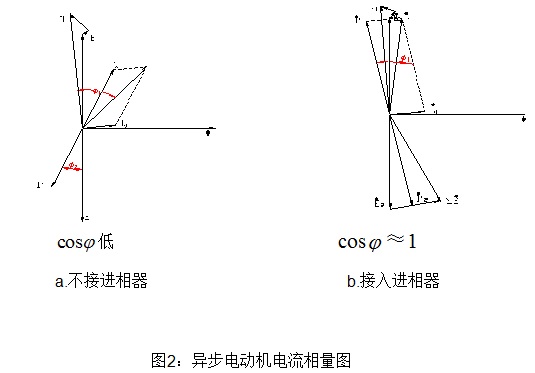

   ZHP静止进相器通过检测电机转子回路电流的变化,经过控制器的智能化处理,能自动跟踪电机转速的变化，控制变频器把50Hz的交流市电转变成与异步电动机的转子电流频率相同的电势EF，施加到绕线式异步电动机的转子绕组上，以改变电机的转子和定子电流的相位。使异步电动机的功率因数明显提高（如图2所示），从电网吸取的无功功率大大减少,定子电流大幅度降低。

进相机补偿特性

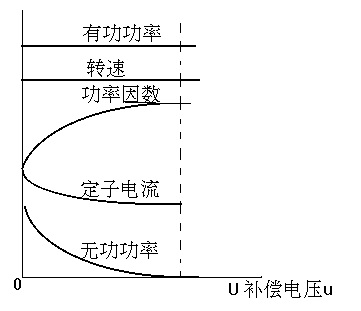

ZHP系列型静止式进相机的补偿特性如图3示：

随着补偿电压的逐步升高，定子侧的无功功率逐渐减小，功率因数逐步上升，定子电流逐渐减小。当补偿电压高到一定值后，定子侧的无功功率减小到接近于零，功率因数上升到近似于1，而电机的输出功率维持不变。

图3：ZHP系列型静止式进相机补偿特性
