进相机作用及原理

在我国，电机所耗电能占整个工业用电的60%～68%，电机等感性负载所引起的无功损耗是电网无功损耗的主要来源，而大中型电机又是许多工矿企业的主要用电设备，因此，如何减少大中型电机造成的无功损耗成为许多工业企业节能降耗的关键。进相机应运而生,

进相机的作用及原理

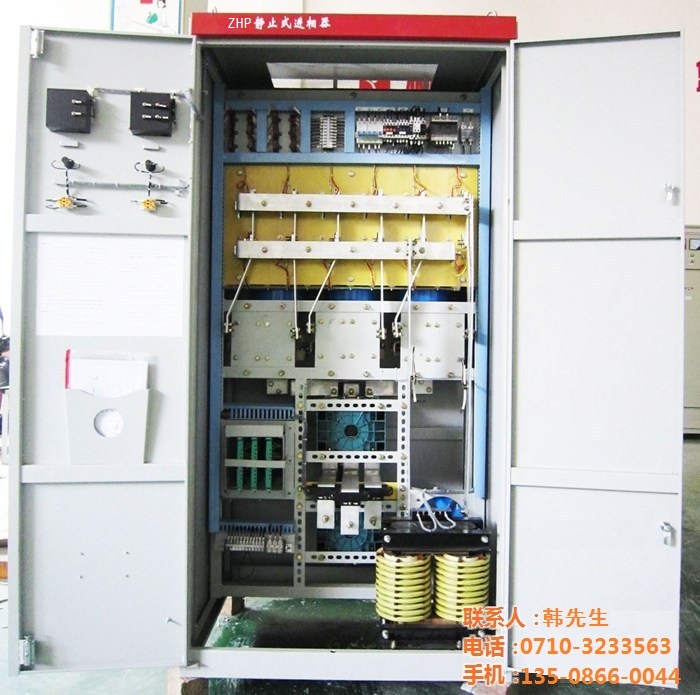

一般来讲，进相机会被分为两种类型，其中一种是静止式进相机，我们一般称呼它们为ZHP系列静止式进相机，它主要由四大单元组成，这四个单元分别是进退相机构、晶闸管变频装置、信号采集单元核单片机处理单元及操作控制回路。当电机工作的时候，进退相机构就会发生相互的进相补偿。而信号采集单元将工频电压信号和电机转子的电流信号进行处理，并将处理的结果转换成电信号发送给晶闸管，晶闸管得到信号之后发出触发信号，并检测电机实时的工作情况，同时它还能够根据实际情况进行自我诊断，当进相机完成这样的工作时，进相机就能够在最大程度上避免电机工作发生不必要的电能损耗，提高电机的工作效率，降低电能费用。

进相机作用

变负载进相机

变负载进相机又被称为ZVP系列变负载进相机，它一般会被串接在电机的转子回路当中用来工作。当电机工作的时候，会采集点击的运行电流和电压信号，这样它就能够根据实际情况判断电机的运行状态，此时，进相机会将这个状态的信息联通转子电流器采集到的转子电流信号及工频电压测试到的同步信号传送给单片机，单片机会根据情况对这些信号进行相关的处理，并结合电机的实际运行装填进行调整，这里的调整数据一般是针对电机的补偿量，这样就能够实现动态补偿。

经过复杂的关系之后，进相机还能够控制相关的交变频装置，调整工频电源和转子电流，使得它们成为同步的同频率信号，这时候，进相机会将超前的电势叠加进电机的运行回路当中，这样的工作方式会改变电流和电压的相互相位关系，形成相互的磁场，磁场会改变电机定子电流和电压的相位关系，达到控制功率因数角的目的。最终电机就会提高自身的功率因数，电机也会得到进相机的补偿，提高电机的运行效率。

进相机实际上是一种包含大量物理电能知识的一种辅助设备，电机如果安装上了进相机能够发挥出更大的工作效果，也会从客观上节约很多的电能，因此进相机对于电机来说是非常重要的。
