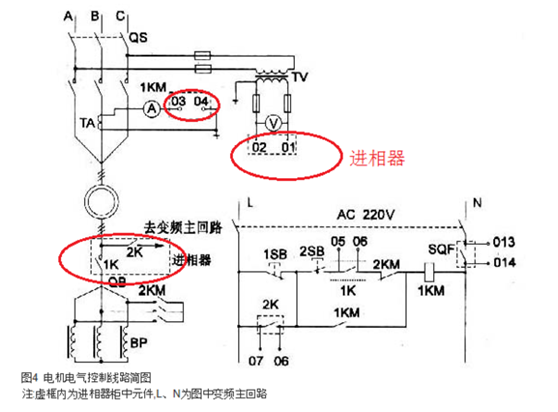

水阻柜与进相器如何接线？水阻柜进相器接线图电气原理图

水阻柜与进相器之间的如何接线？水阻柜进相器接线图电气原理图

 水阻柜工作原理

 水阻柜是电气行业的通俗叫法，也称之为水电阻，液阻柜，液体电阻启动柜，水电阻启动柜。

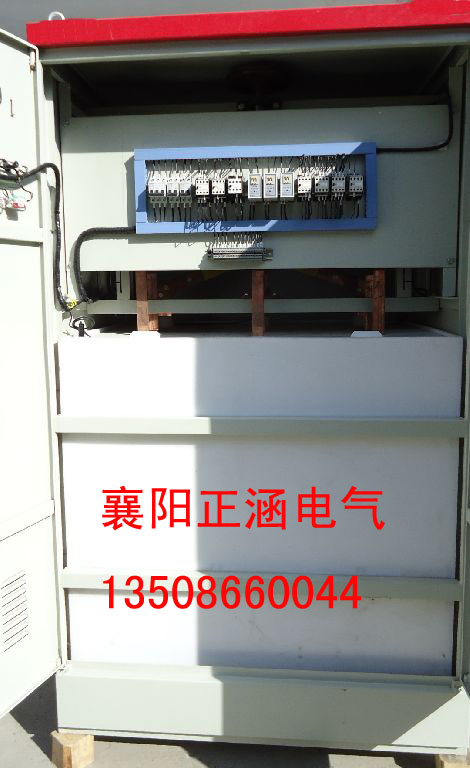

ZYQR绕线式电机水阻柜

水阻柜工作原理：水阻柜是采用特种介质的水溶液作为电阻，在特殊设计的水阻箱中引入极板作电极串入电机定子回路中，电机启动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使液体电阻由大到小作无极变化，从而使电机低电流平滑启动。 电机开关柜合闸的同时水阻柜接收到真空断路器运行信号，动极板自上而下开始运行，在设定的时间内电阻值逐渐下降，当电阻接近于零时，安装在柜内的真空接触器吸合，电机启动完成，经过延时几秒后，动极板自动复位至原始状态，等待一下次启动。如液体电阻起动器在预定的时间内起动没有完成就会发出一个故障报警信号，自动切断开关柜，确保电机不开路。一般可连续起动3到5次，具有点动功能．

进相器工作原理

     进相器工作原理：进相器串接在电机转子回路中,通过改变转子电流与转子电压的相位关系,进而改变电机定子电流与电压的相位关系,达到提高电机自身的功率因数,降低电机定子电流的目的。这种方式,大大改善了电机的运行状况,显著降低了电机自身的损耗。

它主要用以提高电动机的功率因数,发挥现有供电设备的供电潜力,降低电力损耗,从而达到节能目的,提高企业的经济效益。

进相器是一种专用于是一种专为大中型绕线式异步电机设计制作的就地无功功率补偿装置。可适配于75KW—10000KW的高低压三相绕式异步电动机，适用于水泥、建材、冶金、轧钢、造纸、化工、矿山、制药等行业。特别是水泥厂的球磨机、粉磨机等使用效果非常好。

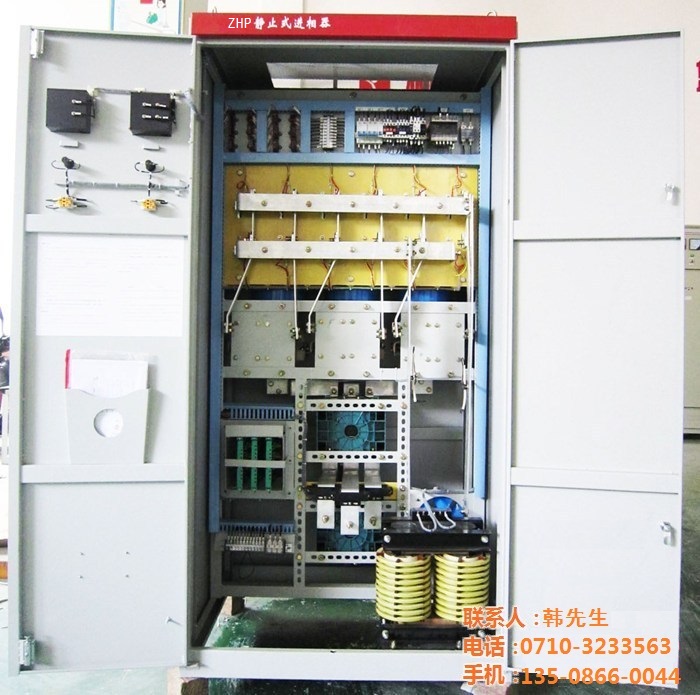

ZHP静止式进相器
