星三角降压启动工作原理 星三角降压启动接线图

星三角（星形-三角形）降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流；等电动机启动后，再把定子绕组改接成三角形，使电动机全压运行。凡事在正常运行时定子绕组作三角形连接的异步电动机，均可采用这种星三角降压启动方式。

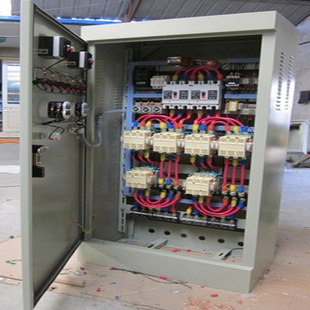

星三角降压启动柜图片

接触器控制星三角降压启动原理图及接线图

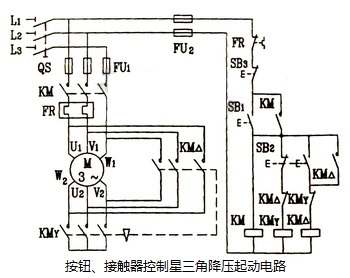

三相电动机接触器控制星三角降压启动电路图

如上图所示是用按钮和接触器控制的星三角降压启动的控制电路。该线路使用了三个接触器、一个热继电器和三个按钮。接触器KM作引入电源用，接触器KMy和KM△分别作星形启动用和三角形运行用，SB1是启动按钮，SB2是星~三角转换按钮，SB3是停止按钮，熔断器FU1作为主电路的短路保护，熔断器FU2作为控制电路的短路保护，FR作过载保护。电路的工作原理如下：先合上电源开关SQ：

电动机星形（Y）连接降压启动：按下SB1→接触器KM和KMy线圈通电→KM自锁触头闭合自锁、KMy互锁触头分断对KM△的互锁、KM主触头闭合、KMy主触头闭合→电动机M接成星形（Y）降压启动。

电动机三角形（△）连接全压运行：当电动机转速上升到接近额定值时，按下SB2→SB2动合触头闭合、SB2动断触头先分断→接触器KMy线圈断电→KMy互锁触头恢复闭合、KMy主触头分断→KM△线圈通电→KM△互锁触头分断对KMy互锁、KM△自锁触头闭合自锁、KM△主触头闭合→电动机M接成三角形全压运行。

停止时按下SB3按钮即可。

时间继电器自动星三角降压启动

下图所示为时间继电器自动控制星三角降压启动电路图。该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。时间继电器KT作控制星形降压启动时间和完成星三角自动切换用，其他电器的作用和上个线路中相同。

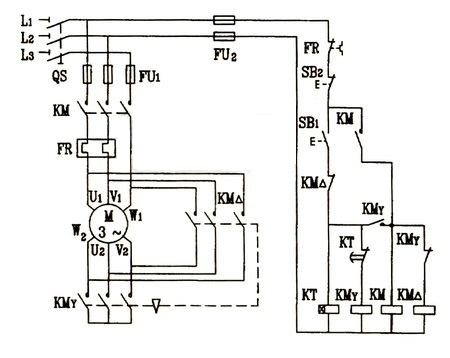

时间继电器自动控制电动机星三角降压启动电路图

线路的工作原理如下：先合上电源开关QS：

按下SB1→时间继电器KT线圈通电、KMy线圈通电→KMy互锁触头分断、KMy主触头闭合、KMy动合触头闭合→KM线圈通电→KMy常开触头分断、KM自锁触头闭合自锁、KM主触头闭合→电动机M接成星形降压启动，当M转速上升到一定数值，KT常闭触头分断→KMy线圈断电→KMy主触头分断，接触y互锁、KMy互锁触头闭合→KM△线圈通电→KM△主触头闭合→电动机M接成三角形全压运行；KM△互锁触头分断→对KMy互锁、KT线圈断电→KT常闭触头瞬时闭合。

停止时按下SB2即可。

该线路中，接触器KMy通电以后，通过KMy的常开辅助触头使接触器KM通电动作，这样KMy的主触头是在无负载的情况下进行闭合的，故可严惩接触器KMy主触头的使用寿命。
