水电阻的配制-液体水电阻的阻值计算

一、什么是水电阻？水电阻用途

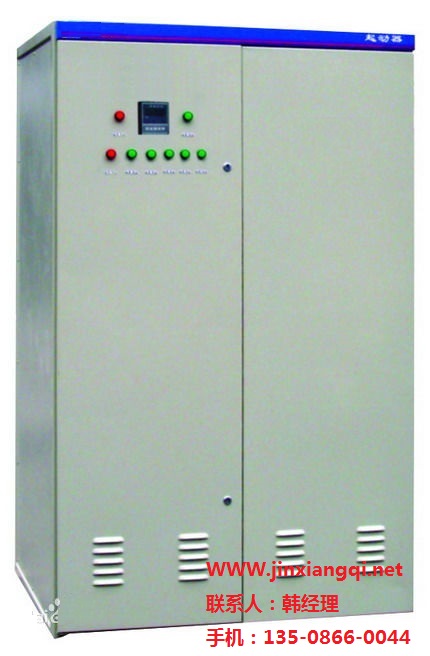

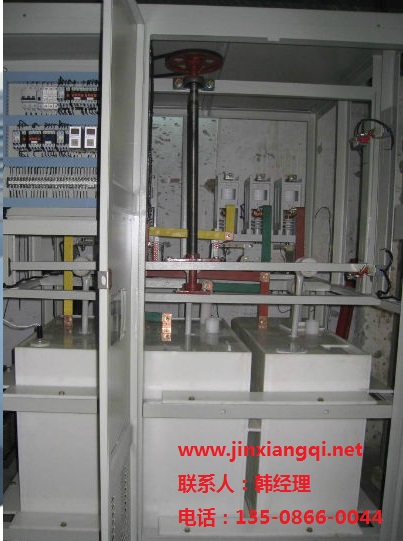

水电阻是指利用电解液的阻值特性，通过调节极板间距离来实现电机的软启动或者调速软起动装置用于大中型高压鼠笼（绕线式）交流异步电动机或异步起动的高压同步电动机，作降压起动之用。水电阻即水阻柜、液阻柜，此技术最早发源于日本，在1985年上半年被引进到中国，在当今大容量电机上得到广泛的应用，现阶段比较适合中国的国情，因而在国内各大工矿企业大量普及使用。

二.液体水电阻配制注意要点

1、配液用水最好是蒸馏水，也可用软化水，最低限度应是经过净置后去掉沉淀物的生活用水，桶装纯净水成本低效果好，商家强力推荐使用桶装纯净水配置电解液。

2、电阻溶剂即电阻粉用法与用量，由生产厂商提供。一般使用量是以水比电解粉1000:5，高压鼠笼型电机启动柜用量较少，低压电机水阻柜由于电流较大，所以使用量也比高压电机启动柜多出数倍，其次是绕阻式或绕线式电机启动柜。

三、液体水电阻的配制

1、先将动极板置于起动位置（即上限位置），将准备好的水注入到水箱规定位置的2/3左右，注意三格液位要基本相等；

2、先向盆或桶等容器内倒入备好的水，水不要超过容器容积的2/3，取所称电液粉的1/3慢慢倒入容器内并不停搅拌至电液粉完全溶解，然后倒入电阻箱的一相中，部分溶解不了的块状物加热水溶解，此后若仍有少量不溶物，可弃之不用。如电液粉太多而容器容积，太小可分几次溶解；将电液粉溶入其它两相中，分别向液阻箱内加水至要求液位（液位大约离电阻箱上盖板60mm），用干净的布擦净电阻箱外的水渍。

3、液体起动电阻RO的确定：RO=0.577*U2e/I2e*KF*kt/kM;式中：U2e：电机转子回路的开路电压（V）I2e：电机转子回路的额定电流（A）KF：电机功率容裕倍数。（KF=1.1-1.3,取1.2）kt：温度倍数。(kt=1.1-1.3,取1.2) kM：起动转矩倍数。(kM=1.1-1.3,取1.2)根据实际情况，我们将上述公式进行简化后： RO=0.7*U2e/I2e式中：U2e：电机转子回路的开路电压（V）I2e：电机转子回路的额定电流（A），将液体电阻的活动极板移到起动位置后，通过自耦变压器给每相动静极板之间通过50Hz电，电流从0开始逐渐正大至5A左右电流I（A），记下电流表A的读数，并测量两极之间压降V（V），测液体电阻值为：R（Ω）=V（V）/I（A）

4、检查液体起动柜内配线，液体起动器与一次柜、DCS系统的联锁控制线，确保无误。转子线先不与液体电阻起动器连接，等测完电阻再连接。

5、确认端子间或各暴露的带电部位没有短路或对地短路情，确认端子连接、螺钉等均紧固无松动。PLC程序检查，调出PLC内部程序，检查程序是否合理，是否满足控制逻辑，如存在问题，就地修改。

6、电阻的调整

如偏大应增大电阻液浓度，否则应降低其浓度，调节方法是用软管抽出部分溶液加水或电液粉（电解粉)。
