水阻柜启动效果如何？

水阻柜，即水电阻（又被称为液阻柜）。此技术最早发源于日本，在1985年上半年被引进到中国，最早研发、设计及生产来自湖北襄阳，也成为水阻柜及后期的进相器生产基地。水阻柜，在当今大容量电机上得到广泛的应用，现阶段比较适合中国的国情。由于电动机直接起动时，起动电流会达到电机额定电流的7~8倍，一般上一级变压器的容量都承受不了，特别是大功率的电机，必须加装起动设备，否则会造成变压器局部下跳闸。

早先的起动设备，主要有：电阻器起动和频敏起动等。电阻器起动通过切换电阻的数量，改变串入电机的电阻，由于切换电阻属于有级调速，所以

切换瞬间冲击较大。频敏起动据说是谐波成分比较大。

而后期发展的水阻柜软起动，由于属于无级调节，所以起动过程较平滑，切换无冲击电流等等优点。

【水阻柜】技术特点

1、起动性能远优于星—三角减压、延边三角形减压、电抗器减压等方法。

2、起动电流为电机的额定电流2.5倍左右，并可连续起动3~5次，对电机的热冲击大为减小，可延长设备的使用寿命。

3、彻底的解决了电机因电网波动或偏低而无法正常起动的问题，可低压起动：10千伏电机9千伏，6千伏电机5.5千伏可顺利起动。

4、具有起动超时、失压、超行程、超温等多重保护功能，确保起动器工作及电机运行的安全。

5、结构简单、可靠，全部操作自动化，安装、维护方便。

6、对因起动困难而长期空转等待的大容量电机有显著的节能效果。

水阻柜的种类

按照电机的不同，分为两种水阻：

一种是转子串水阻，即电机属于绕线式电机，即转子回路未短接。此时通过改变起动过程中转子回路的

 电阻值来逐步实现软起动。

二是定子串水阻，即电机属于鼠笼型电机，即转子回路在电机内部已短接。此时通过改变起动过程中定子回路的电阻值来逐步实现软启动。

按照实现方式的不同，分为两种水阻：

一种是温度改变阻值大小，即在启动过程中，由于液体内部的电解液随着液体温度的升高，电解液分子活动加剧，使电阻值逐步减小，逐步改变机端电压，使之达到软起动的目的。

二是通过柜内增加极板升降电机，匀速的改变输入输出极板之间的距离，改变电阻值的大小，逐步改变机端电压，使之达到软起动的目的。

其中若是温度改变阻值大小，主要属于定子串水阻系列。

若通过极板升降电机改变阻值大小，则定子和转子串水阻都可。

水阻柜的主要厂家及内部结构

襄阳作为水阻柜生产基地，因此全国的大半水阻柜是在湖北襄阳生产，其中主要以湖北襄阳正涵电气等规模比较大，技术也比较成熟。现各地也有仿制生产，但规模大部分较小。

若以温度改变阻值，其柜内部主要包括：

1、 旁路柜：主要是起动完毕后，将水阻柜短接。

按一次原理的不同，和短接接触器的数量，有的在短接后将水阻完全拖开的，有的在短接后，水阻仍然带电。

根据客户需要，选择真空断路器或者真空接触器。真空断路器需要分、合闸操作，而真空接触器又分为电保持和机械保持式，电保持不需另增加分闸操作，掉电即分闸，而机械保持式需要分闸操作。

2、 水阻柜主体：主要包括3个独立的水箱，水箱底部有一固定的铜极板，水箱 上部有一固定的铜极板，分别引出进出一次线。

主要根据电机大小，计算需要的散热液体体积，则柜体体积有大有小。例如电机在10MW，则水阻柜主体可能达到10米*2米*4米。

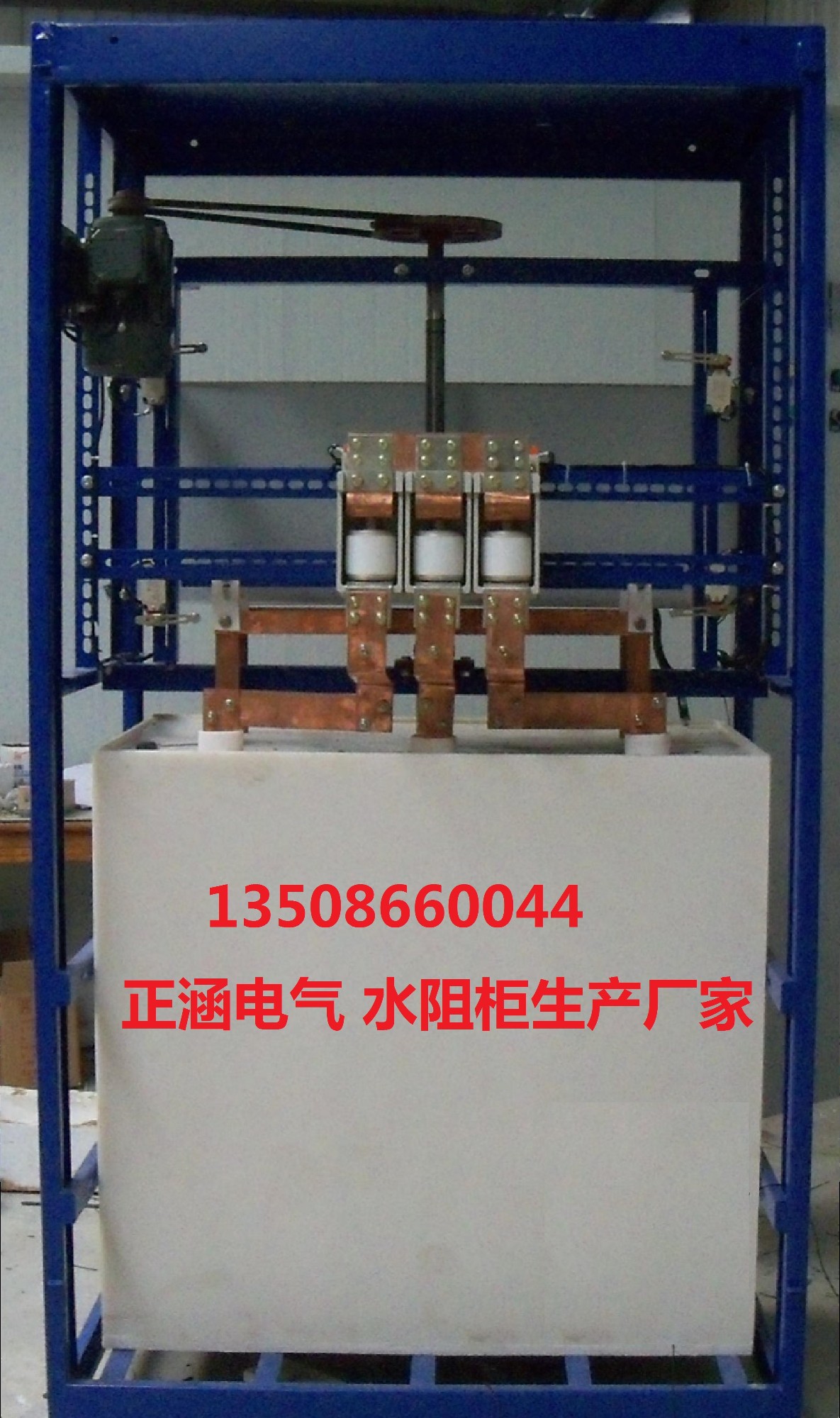

若以极板升降改变阻值，其柜内部主要包括：水箱（三相分开），一套极板，极板升降电机和相应的轴承，及短接接触器（短接的接触器也应客户需要）PLC等。

     水阻柜启动时起动电流小，电机平滑启动，可连续起动几次，其结构简单，可靠性强，而且经济实用，维护性强，适用于大型设备的电动机重载起动，是频敏电阻起动器和金属电阻起动器的理想替代产品。近年来深受广大用户的亲赖。
