进相器控制板故障如何判断？进相器控制板维修办法

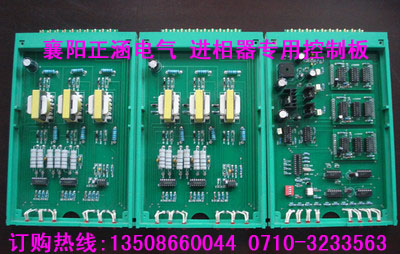

  进相器控制板故障如何判断？进相器控制板维修办法，进相器控制板共有三块，中间一块一般称为主控板，两边

的一般称为驱动板。控制板上各指示灯所代表的意义如下：

①　　主板的指示灯（从上往下数）

Ｌ１、Ｌ２、Ｌ３：电机转子三相电流指示

Ｌ４：＋５Ｖ电源指示

Ｌ５：热故障指示

Ｌ６：缺相及自动故障保护指示

Ｌ７：＋１５Ｖ电源指示

Ｌ８：－１５Ｖ电源指示

②　　驱动板

分别代表１２个可控硅的触发信号

　在正常的情况下，各指示灯显示状态如下：

主板：除上面三个指示灯（L1、L2、l3）周期性循环显示外（注意：此指电机在运转时的状态。若电机未转，该三灯为随机状态），其它五个灯一直亮着。

驱动板：其上各指示灯（１２个）均亮并有轻微闪亮。

进相器控制板显示不正常时，有可能是以下几个原因：

a、如插接控制板时感觉有弹性阻力或抽出控制板观察插接孔时看不见孔内弹片则有可能插接部分损坏，可拆开检修。

b、　　三块板上灯全不亮，则：

1)　　确认电机是否起动完毕。

2)　　起动器柜内的短接接触器是否吸合，常开辅助接点（进相器端子排上为W，111）是否接通。

3)　　检查三块控制板是否插好。

c、　　三块板上只有个别灯亮，则检查控制板是否插好。

d、　　如主控板L1、L2、L3 、L6灯不正常，则

1)　　确认电机负载是否太轻。

2)　　确认拨码开关位置是否在运行状态。

3)　　确认大接触器是否吸合不好，转子有开路现象。

4)　　确认传感器输出（out）信号是否正确接入主控板。

e、　　如主控板L5 、L6灯不正常，则

1)　　确认进相器柜内温度是否过高（TM输出铜排温度高于75℃）。

2)　　确认温度开关是否损坏。

如您确认上述部分均正常，则可以认为是控制板故障，您需要更换控制板。当然有备用控制板的用户可以先更换控制板以检查是否为控制板故障。
