ZHP静止式进相器的作用及无功补偿原理

静止进相器的作用

ZHP系列静止式进相器是由进相器生产厂家湖北襄阳正涵电气有限公司研制和生产的,专为大中型绕线式异步电机设计制作的就地无功补偿装置。补偿效果优于电容器补偿;可使电机功率提高到0.95以上，无功功率降低60%以上;可降低电机定子电流10%-20%，节约线损铜损20%-30%;电机温升显著降低，过载能力及功率大大提高，延长电机使用寿命。

静止进相器工作原理

ZHP系列静止进相器的工作原理：电动机在运行时，静止式进相器串接在电动机回路中，电动机运行时采集转子电流和同步电压信号，经微处理器CPU处理后给可控硅发出触发信号。由可控硅组成的交—交变流器将工频电源变为和转子电流同频率的电源，加在电机转子回路中，改变转子电流和转子电压的相位关系，通过磁场进而改变电动机定子电流和定子电压的相位关系，减小功率因数角，提高电动机功率因数。定子电流下降，降低电动机自身铜损和温升，提高电动机的过载能力，从而改善电动机的运行状况。

简单的说进相器可以把电动机变为”伪同步”或称”亚同步”状态．相当于一台同步电动机．当然不是在同步转速下运行，但有点类似．同步电动机的功率因数比较接近于1，所以比异步电动机节电．电动机由异步电动机变为了同步状态，转速不变，可以看到电动机的电流降低了，因为电流的无功分量减少了．

静止进相器工作原理图

静止式进相器的工作原理

 静止式进相机是串接在转子回路中对电机起作用的。电机运行时，进相机采集电机转子电流信号和同步电压信号，经微处理器CPU进行数据和相位处理，控制和调整可控硅的触发信号，使可控硅组成的交—交变频器将降压后的工频电源变为和转子电流同频率，相位滞后90°的附加电势加在电机转子回路中。转子的电流和电压相位因此改变，通过磁场进而改变电机定子的电流与电压的相位角，使电机的功率因数提高，得到补偿。

静止式进相机无功补偿原理图

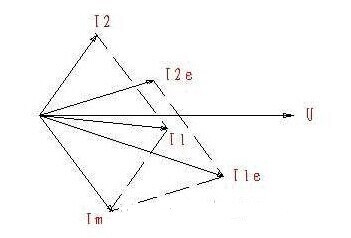

电机在某一负载下运行时，其转子电流为I2e、定子电流为I1e,向量图如下所示。

激磁电流Im由关系式Im=I1e-I2e，从向量图可得出Im。当在转子回路串接静止式进相机的附加电势后，转子电流的相位变为图中的I2。由于负载不变，激磁电流Im不变。此时的电子电流I1由关系式I1=Im+I2，从向量图可得出I1，如图所示。从图中可以看出I1的功率因数角和幅值都比I2e小，说明电机的功率因数有所提高，定子电流有所下降。这正是静止式进相器所要达到的对电机补偿的目的。
