一体式中高压电动机固态软起动柜改造方案

一、一体式中高压电动机固态软起动柜改造方案

         ZGYQ高压电动机固态软起动柜改造方案，常见的10KV高压电动机固态软起动器（以下简称软起动装置）是采用高质量串并联用晶闸管，无级控制输出电压，是电动机平稳地起动和停止。常见的软起动装置需在前端配置专用高压开关柜来控制软起动柜，此软起动装置集开关柜、运行旁路柜和软起动装置于一体，使装置同时具有开关柜和软起柜的功能。设备同时具有保护功能齐全，软起起动方式多样化，软停自由停车操作简单等特点。

二、技术参数

主要技术参数

负载要求 三相中压鼠笼式异步电机，同步电机

额定电压 3-15KV，电压波动范围为额定电压的+10%～15％

额定频率 50Hz±2Hz

控制电源 110VAC至130VAC（+10%/-15%）

220VAC至240VAC（+10%/-15%）

起动频次 1-5次（每小时）每两次间隔时间不小于10分钟

冷却方式 自然冷却

防护等级 IP40

三、10KV高压固态软起动一次方案图

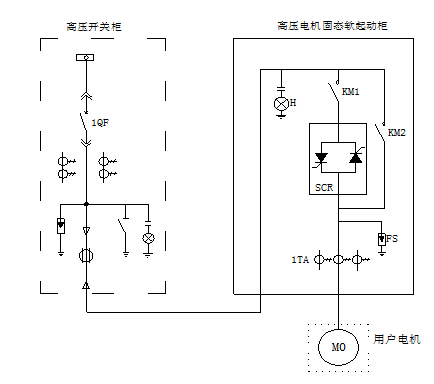

10KV高压电动机固态软起动通常需要与配有真空断路器的高压进线柜使用，即一台高压开关柜控制一台软起动装置。这种情况的一次图如下：

在实际使用中需要至少两台柜子，需要两台柜体。

四、10KV高压固态软启动柜改造后：

针对以上两台柜体占地空间大的问题而提供一台同时具备高压进线柜、运行旁路柜功能的软起动装置，进行三合一的一体化设计，体积小。一台柜体中包含进线断路器和旁路断路器，无需配置运行柜和开关柜，节约空间20%-40%。一机多用，安装方便，使用方便。

具体实施步骤为：该装置串联在三相交流电源与三相交流异步（或同步）电动机输入端之间，接通电源后，QF1吸合，通过主控单元控制驱动电路调节三相独立的反并联可控硅SCR阀组的相角来改变三相电动机交流输入电压和电流，从而慢慢的增加电机转矩达到恒流起动或按一定斜率曲线变化起动和停车的目的。当起动完成后， QF1断开，旁路断路器QF2自动吸合，电动机投入电网运行。该装置本身具备过载、缺相、运行过流等故障保护功能，同时还具备开关柜类设备所具有的通断、控制或保护等功能。

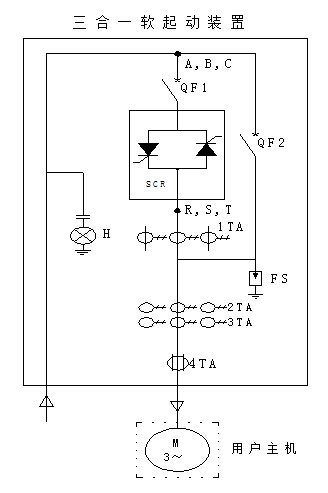

三合一柜体一次图为：

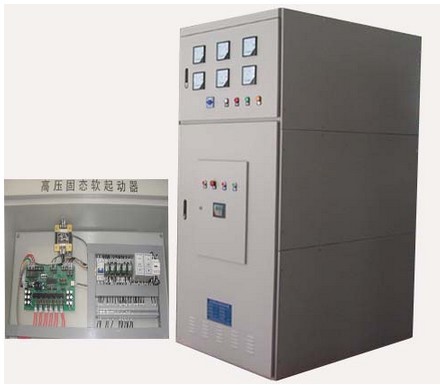

三合一柜体装置如下：

五、正常使用环境条件

海拔不超过1000m；

周围环境温度为－10～＋50℃；

周围空气相对湿度不大于95％（＋20℃）

与垂直平面的安装倾斜度不超过5°；

无火灾、爆炸危险，无化学腐蚀及剧烈振动

六、订货须知

订货时请提供设备型号及下列资料：

电动机型号、额定功率、额定电流、额定电压、额定转速；

电动机拖动负载类型和拖动电机电网情况；

主回路方案图；

设备主回路进出线方式；

设备使用在特殊环境条件时应在定货时提出；

注：若用户有其他特殊要求，请与我公司协商联系；
