水泥厂球磨机主电机主要参数：
电机功率：380KW
电压：10KV
转子电流：408.5A
转子电压：585V
电机类型：高压绕线式异步电机

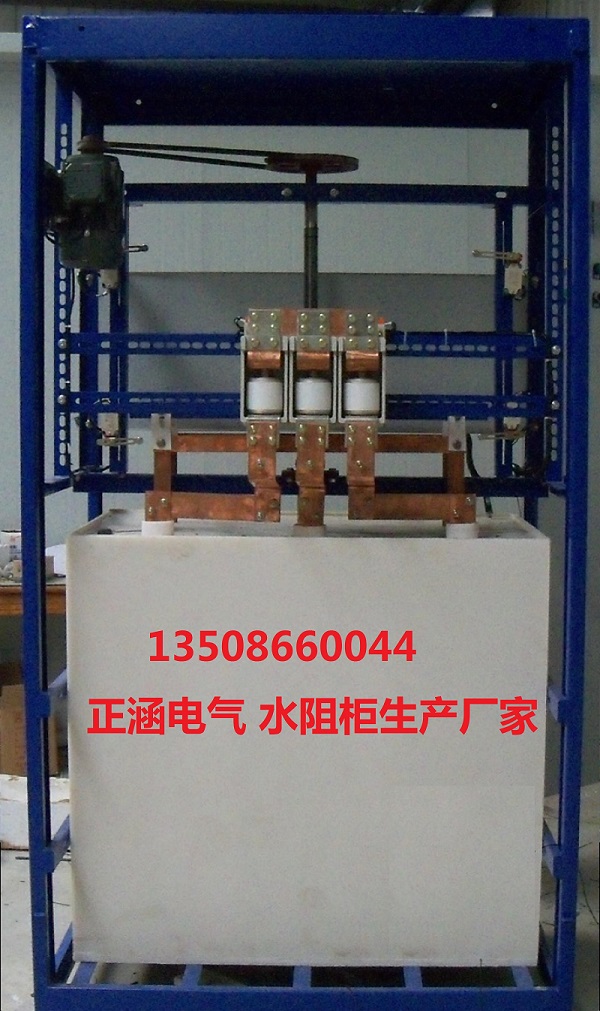

一、球磨机启动方案：采用液体电阻起动柜即水阻柜
液体电阻起动柜主要技术要求：
1.1. 液体电阻起动柜
1.1.1.为适应水泥厂的实际情况及对电气控制的要求，液体变阻器控制应采用小型PLC(可编程序控制器S7-200)控制，以确保液体变阻器的可靠运行。
1.1.2.控制柜应具有两种控制方式：
A.集中控制：由中央计算机((DCS)进行远程控制。
B.机旁控制：在控制箱上可测试液体变阻器的各个设备。
1.1.3.控制柜应能输入输出下列信号：
A. 控制柜接收的输入信号：
接收DCS驱动：接通起动搅拌泵、断开停搅拌泵。
主电机运行信号。
B. 控制柜应输出的信号：
备妥：允许液体变阻器远程(集中)起动信号。
报警：输出信号要求报警时接点断开，无报警时接点闭合。
a.液体变阻器液位高。
b.液体变阻器液位低。
c.液体温度高。
允许主机启动：液体变阻器正常满足起动主机条件。
主机起动完毕：液体变阻器短接接触器闭合。
主电机跳闸信号：液体变阻器停主机信号(用于与主电机硬联锁)。
以上所有接点均应为无源接点，接点容量不小于2A，220V AC。
1.1.4.控制柜所有电动机的控制、保护应在控制箱内完成。箱内要有完整的一次和二次回路。配电及控制回路要求选用空气开关且带辅助接点。为保证可靠性及减少备品备件种类及数量，柜内主要配电和控制器件选型要求全厂统一。
1.1.5.控制柜上应具有“集中－机旁”选择开关及各设备的控制开关、温度表、必要的信号灯(如备妥、允许主机起动、主机起动完毕、报警及电机、加热器的状态等)，箱内应有报警铃。
1.1.6.控制柜应带有一、二次接线盒，供用户接线使用。从接线盒到电动机、行程开关、温度表、电加热器等的接线由生产厂家负责配管配线。控制箱外引端子应按功能分区，且有明显的标志。
1.1.7.液体变阻器短接接触器容量应满足电动机转子电压电流要求，引出铜排长度、间距适当，满足连接两根高压电缆需要，柜体下部带电缆固定支架。
1.1.8.控制柜防护等级：IP30及以上。
1.1.9.控制柜出厂前PLC内应有完整的控制程序。

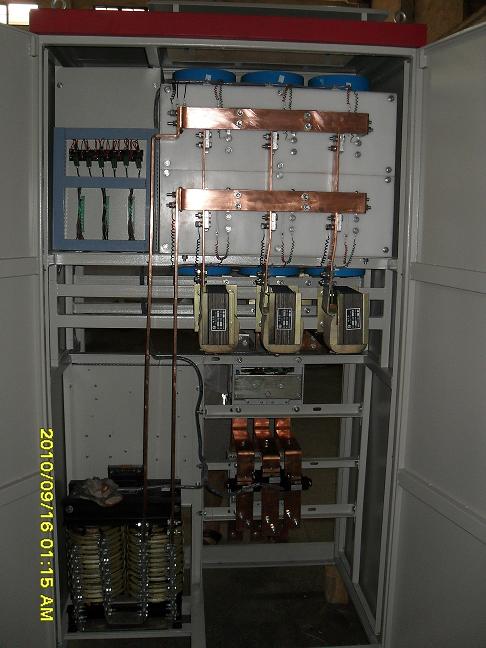

二、球磨机补偿方案：ZHP静止式进相器
针对静止式进相器技术要求：
1.为适应水泥厂的实际情况及对电气控制的要求，进相器控制应采用微电脑控制，以确保进相器的可靠运行。进相器控制箱应具有两种控制方式：
A.集中控制：由中央计算机(DCS)进行远程控制。
B.机旁控制：在控制箱上可投入或退出进相器补偿。
2.控制箱应能输入输出下列信号：
A.控制箱接收的输入信号：
接收DCS驱动：投入或退出进相器。
B.控制箱应输出的信号：
备妥：允许进相器远程(集中)起动信号。
报警：输出信号要求报警时接点断开，无报警时接点闭合。
主电机跳闸信号进相器退出 (用于与主电机硬联锁)。
以上所有接点均应为无源接点，接点容量不小于2A，220V AC。
3.进相器投退控制、保护应在控制箱内完成。箱内要有完整的一次和二次回路。配电及控制回路要求选用空气开关且带辅助接点。为保证可靠性及减少备品备件种类及数量，柜内主要配电和控制器件采用统一配置。
4.控制箱上应具有“集中－机旁”选择开关及各设备的控制开关、必要的信号灯(如备妥、允许起动、起动完毕、报警等)，箱面应有电流和功率因数表箱内应有报警。
5.控制箱应带有一、二次接线盒，供用户接线使用。从接线盒到水阻柜接线由生产厂家负责配线。
6.进相器短接接触器容量应满足电动机转子电压电流要求，引出铜排长度、间距适当，满足连接两根高压电缆需要，柜体下部带电缆固定支架。
7．进相器控制柜防护等级：IP30及以上。
8．进相器应满足将电动机的功率因数提高到0.92以上。
9．进相器应设有保护功能，并能自动检测系统故障并报警；
