进相器控制板调试说明

  进相器控制板是进相器元器件中的重要部件，专用于进相器或进相机中，也可称为进相器主板，进相器控制板，进项器控制板，静相器线路板，进相器电源板，进相器电路板等。

进相器主控板调试说明

1、指示灯：

DL1：+5V工作电源指示。

DL2：允许进相指示。灯亮时允许进相，灯灭时禁止进相。

DL3：负载状态指示。灯灭时为轻载；灯亮时为重载。

DL4，DL5，DL6：转子电流信号。正常工作状态下，重载时三个指示灯有规律地循环闪烁，轻载时三个指示灯不闪烁。

2、电位器：

RV1：调节轻、重载门限值。对应测试点为TP29(SET1)－TP33(GND)。

RV2：（未用）

3、拨码开关SW1：

P1：工作模式设置：OFF-工作模式，ON-测试模式。

P2：触发角度设置：OFF-正常触发，ON-小角度触发。仅在重载工作状态下有效。

P3：强制禁止进相位：正常工作时拨在“OFF”位（下），拨在“ＯＮ”位时为禁止进相。

4、测试点：

TP28（LOAD）：负载电流采样。PCB Ver 2.1b中为交流电压信号，PCB Ver 2.1c中为直流电压信号。

TP29（SET1）：负载轻、重载门限值设定。直流电压信号，通过调节电位器RV1设置。

TP30（SET2）：（未用）

TP31（LD）：负载状态。高电平（5V）为重载，低电平（0V）为轻载。

TP32（+5V）：+5V工作电源。

TP33（GND）：测试信号地。

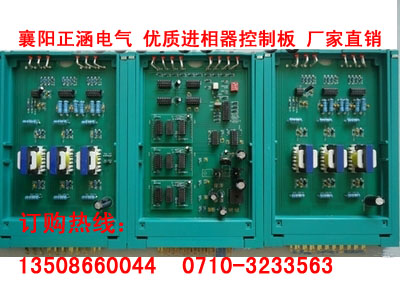

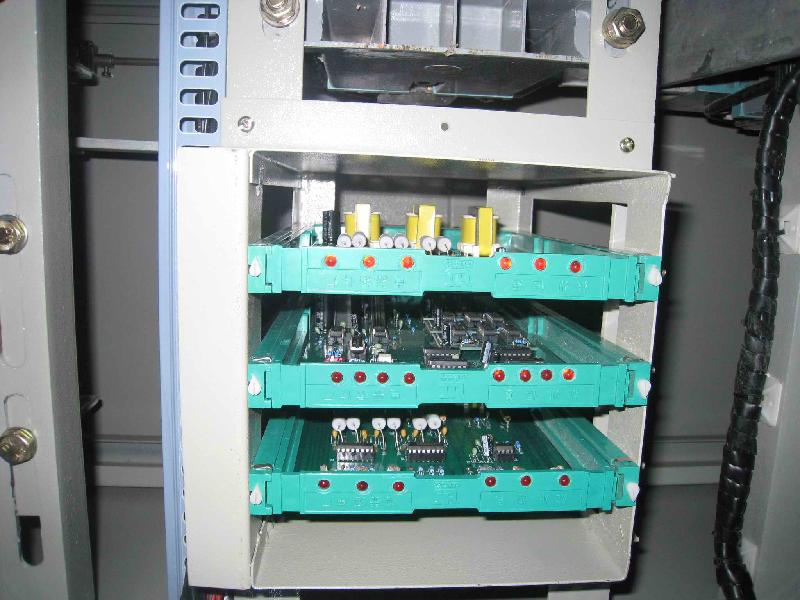

进相器控制板实物图片：
