原来的龙门刨床是由AG-G-M组成的直流调速系统体积大、投资大、效率低、噪音大、维修困难。特别是五、六十年代的旧龙门刨,电器老化,发电机组和扩大机组年久失修,保养不到位,因此整个系统运行起来就不是很稳定,今天这里有问题,明天那里有问题,严重影响到企业的正常生产。再加上目前电力紧张,龙门刨又是用电大户,特别是在启动时会造成电网局部电压降低,也会影响局部其他设备的正常运行。
龙门刨床电气改造原理及案例
老式龙门刨床由于年代较老,刨床以前的调速控制方式为“交流电机-直流发电机-直流电机”的“交直”控制模式,交流电机带动直流发电机,从直流发电机获得电压不断改变的直流电,从而控制直流电机的转速。
由于直流发电机将为直流电机的励磁绕组和电枢绕组同时供电,因此电能的使用效率只能达到50%-60%。而且由于要定期更换、维护电刷和换向器,因此维护也较麻烦。
以下以我厂成功改造的一台1016A型单臂刨床为例,简单说明老式龙门刨的改造必要性.
该单臂刨床,由于使用年代久远,机床电气部分已经严重老化,所以刨床几乎已经不能使用,闲置了一段时间。但是由于该厂现在生产需要,不得不重新启用该设备。因此请我厂对该设备进行大修,然后对电气部分改造。
我们对该刨床的导轨进行重新磨削加工,并淬火,以修复原机床导轨的损伤。修复了该刨床的其他机械故障,更换了损坏的零部件。
我们对该设备的电气部分进行了重新设计,由于该刨床闲置了一段时间,无人看管,所以原来的电阻丝已经断裂,凌乱不堪。我们重新设计制作了电阻柜。并重新设计制作了电气柜和悬挂按钮站。
原机床使用的是60kw的直流电机,以前的直流调速模式动力的传递效率偏低,经计算,使用40kw的变频电机完全可以满足刨床的使用。考虑到成本问题和客户要求,我们使用的台达C2000系列变频器,和台达DVP系列PLC。
该刨床原有的工作台限位开关使用的老式机械试开关,由于刨床工作台需要频繁减速、换向,因此限位开关经常被损坏,需要定期更换。我们舍弃了之前的机械试限位开关,使用现代的非接触式接近开关,工作台不会对开关进行任何的接触和撞击,大大提高了开关的使用寿命,避免频繁更换。
刨床正常工作时,需保证以下几个工作阶段:
0-t1工作台前进起动阶段
t1-t2刀具慢速切入阶段
t2-t3加速至稳定工作速度
t3-t4工作速度阶段
t4-t5减速退出工件阶段
t5-t9返回阶段
当高速切削时,将慢速切入选择开关SA6置ON,刀具将慢速切入切出,即防止崩坏工件又可以提高刀具使用寿命。高速切削、返回以提高加工效率。
低速切削时,可不必慢速切入和切出,此时可将开关SA6置OFF。刀具将取消慢速切入切出。
改造后的工作台可分别对正反两个方向无级调速,工作台进刀时切削力大,可将进刀速度调慢,返回时由于没有进刀,可将速度加快以提高加工效率。

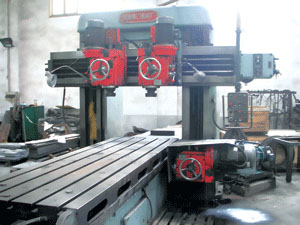

电气改造完成后,我们对该刨床进行了重新刮灰喷漆,使该刨床焕然一新。
刨床改造完成,我们将电气图纸、说明书等交给客户验收。
龙门刨床电气改造后完美实现了节能降噪、过载能力强、功能增加、性能提高。该刨床改造完成后工作非常平稳,客户现在已经使用了两年,除偶尔更换一些接触器,接近开关等一些易损件以外,无任何故障,改造后该设备可省电30%。
