10KV高压开关柜型号、种类及作用

常见的10KV高压开关柜型号

  1、XGN2-12：XGN2-箱型固定式金属封闭开关设备,是用于3-10kV三相交流50Hz作为单母线和单母线分段系统接受与分配电能的装置，特别适用于频繁操作的场所。主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。实行控制、保护、实时监控和测量。柜体为全组装式结构,有完善的五防功能。

XGN2-12高压开关柜

2、KYN28A-12中置柜，KYN28A-12型中置柜，又称户内金属铠装抽出式开关设备主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。实行控制、保护、实时监控和测量之用。有完善的五防功能。

KYN28-12高压开关柜

        3、HXGN17-12环网柜：HXGN17-型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。适用于工厂、车间、小区住宅、高层建筑等场所的配电系统、环网供电或双电源辐射供电系统，起接受、分配和保护作用，也适用于箱式变电站中。

HXGN17-12高压环网柜

       4、固定式高压开关柜适用于3-10kV三相交流50Hz系统中作为接受与分配电能之用，并具有对电路进行控制、保护和监测等功能。适用于频繁操作的场所，其母线系统为单母线及单母线分段。

GG1A-10(F)高压开关柜

二、10KV高压开关柜的分类

  10KV高压开关柜按柜体结构可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类。

 a、金属封闭间隔式开关柜（用字母J来表示）：与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非

金属隔板。如JYN2-型高压开关柜。

 b、金属封闭铠装式开关柜（用字母K来表示）：主要组成部件（例如：断路器、互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如：KYN28A-型高压开关柜。

 c、金属封闭箱式开关柜（用字母X来表示）：开关柜外壳为金属封闭式的开关设备。如XGN2-型高压开关柜。

 d、敞开式开关柜：无防护等级要求，外壳有部分是敞开的开关设备。如GG-1A(F)型高压开关柜。

10KV高压开关柜如果按种类来分的话，又可分为固定柜、中置柜、环网柜、箱变。

 1、固定柜。固定柜即金属封闭箱式开关柜，开关柜外壳为金属封闭式的开关设备。如XGN2-型高压开关柜。

2、中置柜。中置柜全称为金属铠装中置移开式开关设备。属于高压配电装置，最高工作电压3.6 / 7.2 / 12kV ，系三相交流50Hz单母线分段系统或双母线分段系统的户内成套配电装置。常见的10KV中置柜型号有KYN-28、KYN44-12等。

  3、环网柜。环网柜（Ring Main Unit）是一组高压开关设备装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

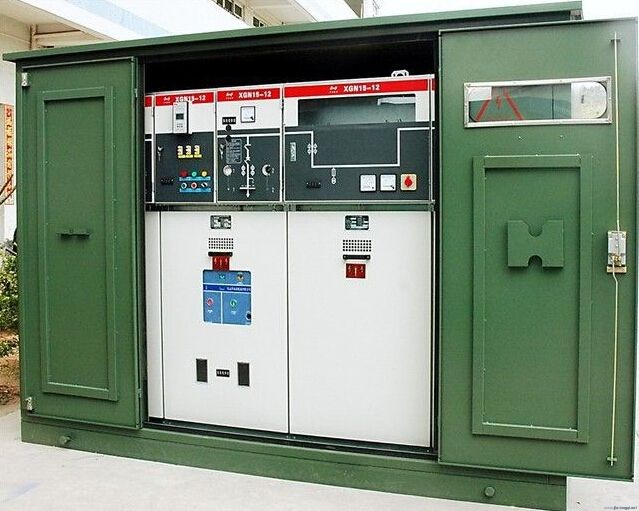

  4、箱变。箱式变电站是一种高压开关设备，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。
