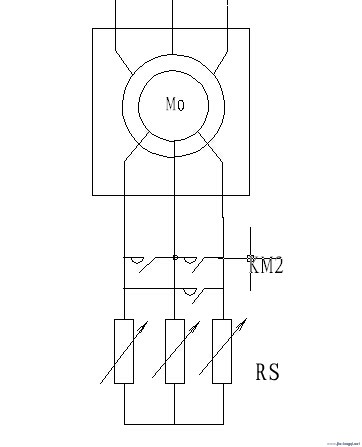

10kv液阻启动器接线图

      很多人在购买从事工业电气控制设备都会有疑惑，10kv液阻启动器、水阻柜、液阻柜、水电阻软起动柜到哪里买？选择哪个公司呢？如今，在市场上，各种类型液阻起动器鱼龙混杂，消费者在购买需要的产品时，不能光图低价，不考虑质量，只看到眼前的利益。湖北正涵电气是一家有着十几年的生产经验，一直贯彻着全心全意为消费者服务的理念，选择本公司产品就是选择一份优质的保障。很多顾客向我咨询了关于液阻起动柜的一些相关问题，在这里，我将对10kv液阻起动柜做一个简单的介绍。

‘

一、旁路柜

    次要是起动终了后，将水阻柜短接。按一次原理的不同，和短接接触器的数量，有的在短接后将水阻完全拖开的，有的在短接后，水阻依然带电。依据客户需求，选择真空断路器或许真空接触器。真空断路器需求分、合闸操作，而真空接触器又分爲电坚持和机器坚持式，电坚持不需另添加分闸操作，掉电即分闸，而机器坚持式需求分闸操作。

二、水阻柜主体

    次要包括3个独立的水箱，每个水箱底部有一固定的铜极板，水箱上部有一固定的铜极板，辨别引出进出一次线。（针对鼠笼式电机讲的：定子串水阻）次要依据电机大小，计算需求的散热液体体积，则柜体体积有大有小。例如电机在10MW，则水阻柜主体能够到达10m*2m*4m。

三、极板升降改动阻值

   其柜外部次要包括：水箱（三相分开）、一套极板、极板升降电机和相应的轴承，及短接接触器（短接的接触器也应客户需求）、PLC等。

四、性能特点：

  1、平滑起动：对设备无机械应力冲击，可延长电机和机械设备的使用寿命。

  2、起动电流小且恒定，对电网无冲击。起动电流小于额定电流的1 .3倍。可以降低电机重3、载起动对变压器容量的要求，减小一次性投资。

  3 、可连续起动5-10次，且具有点动功能。

  4、可低压起动。只要电网电压能保证电机正常运行，就能保证顺利起动。

  5、具有起动超时、超温、失压、超行程等多重保护功能。

  6、结构简单、可靠、全部操作自动化、安装、维护方便

  以上是对于液阻启动柜的一个简单的介绍，如果您需要不同贵的类型的液阻柜，本公司也可以帮您定制适合您公司的产品，选择本公司，我们将会为您提供一个满意的服务，欢迎来电咨询。
