SVC也叫静止无功补偿器，属于动态无功补偿装置，现主要介绍TCR+FC型SVC动态无功补偿装置原理及原理图解。

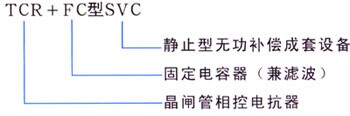

TCR+FC型SVC全称如下：

SVC的调节器自动跟踪负荷（具有严重冲击无功功率）的工作状态，发出与冲击负荷相关的TCR晶闸阀的触发脉冲。

  通过光电转换及高压光缆的传递，使触发脉冲触发各晶闸管。

 不同的触发角，改变了TCR主抗器的电流量，从而改变了TCR回路的感性无功率量。

 通过TCR回路的感性无功功率的跟随作用，使用户流入电网的无功功率趋于零（或一定值）见图1、2、3。

由于晶闸管阀及电子设备的动态响应很快，即实现了动态补偿的功能。

依靠FC回路的作用，滤除谐波电流，见图4。

通过调节器的检测，运算和调节作用使SVC平衡负荷的不对称有功负荷，抑制电网的负序分量。

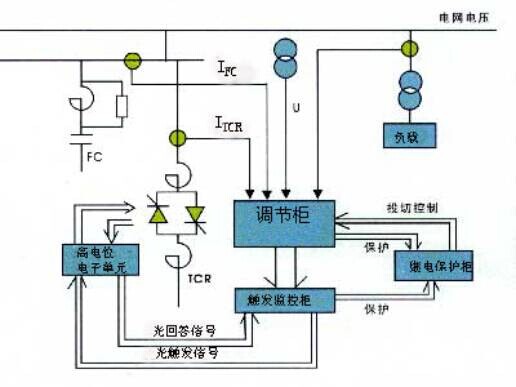

图1：TCR+FC型SVC主回路接线图

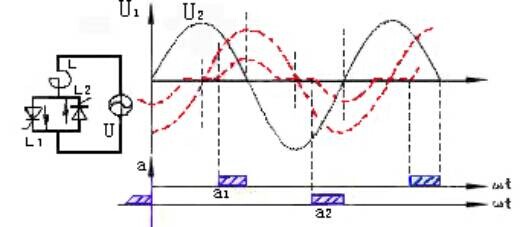

图2：TCR电流及触发角关系图 a.TCR等效回路 b.TCR电流及触发器

图3：动态无功补偿原理

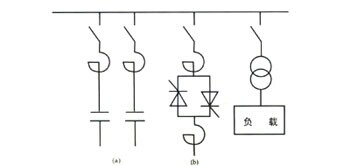

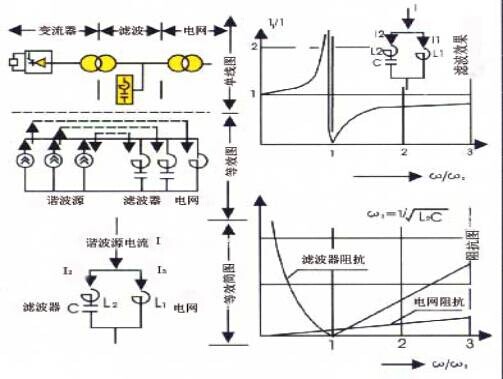

图4：FC兼滤波器与电网等效筒图及工作原理

图5：无功补偿和有功平衡原理

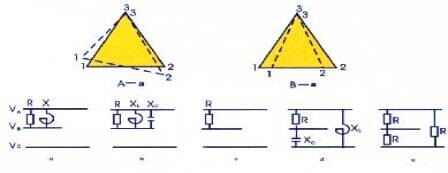

 A-a 1.2相有功过多引起的电压三角形变动（虚线三角形）

B-b 1.2相有功过多引起的电压三角形变动（虚线三角形）

 TCR+FC总框图

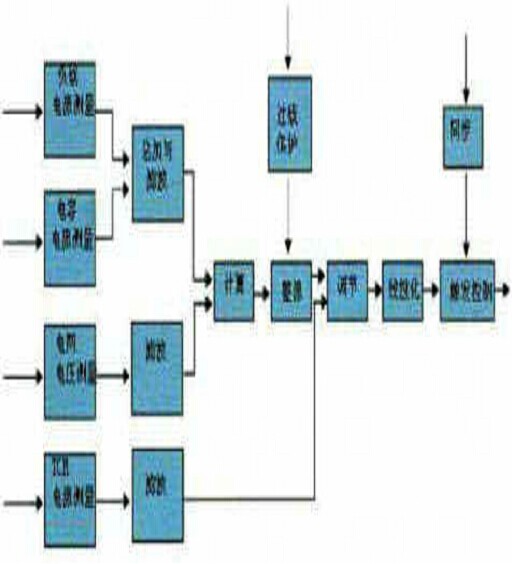

调节器原理图
