进相器相对于电容补偿无功就地补偿技术的优势

           目前很多工业企业，不仅使用了电容无功补偿装置，另外还使用了进相器无功就地补偿，这是为什么呢，企业使用了电容集中补偿装置，平时高压电容补偿自动投入后，功率因数COSΦ达到0.95～0.98以上，完全满足供电部门的用电要求，但我们为什么还要使用进相器对其进行就地补偿？在这里湖北襄阳正涵电气有限公司为大家归纳几下几点原因：

            (1)回路不同

       进相器的补偿回路和电容的补偿回路分别如下：

      从图中可以看出：进相器和电容补偿对电机的作用点不同，电容是在电机的前端定子侧进行补偿；进相器是从电机的末端转子侧进行补偿。

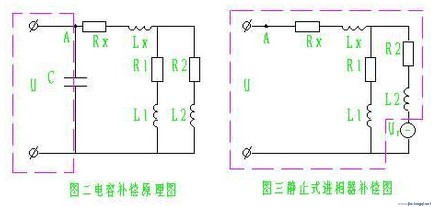

     各自的回路等效的原理图分别如下图（图二、图三）所示：

          图中，将电机进行了等效简化，Ｒ1、X1为电机定子等效电路的电阻和电感，Ｒ2、X2为电机 转子等效电路的电阻和电感，C为就地补偿的电容，Uf为进相器的等效电路，M为电机的接线点。可以看出：电容补偿所起的作用是向电机提供无功功率，减少电机从电网中吸收的无功功率，从而减少电网的无功输入，电网的功率因数得到提高。但是电机的无功消耗并没有减少，电机定子电流及其功率因数没有变化，即电机的运行状况没有任何变化。进相器的补偿作用是在转子回路中加入一个附加电源，改变转子电流与转子电压的相位关系，通过磁场进而改变定子电流与定子电压的相位关系，减少电机的无功消耗。这样，电机的运行状况发生了改变，定子电流减小，电网的功率因数因电机本身的功率因数提高而得到提高。另外，电机定子电流的减小降低了电机的铜损，提高了电机的效率，电机的温升也随着降低，过载能力相应提高，台时产量提高，单耗下降。

          (2) 补偿方式不同：

          电容补偿是通过提供无功功率给电机，使电机减少对电网的无功功率的吸收，本身的无功消耗并没有减少；进相器补偿是通过在电机转子回路串联和转子电流同频率的电源，改变转子电流和电压的相位关系，进而通过磁场减小定子电流和电压的相位角，使电机的无功功率损耗减少。

        (3) 补偿范围不同

        电容并联在电机的前端，其补偿范围是在补偿点的前端，没有覆盖后端的电机；进相器串联在电机的后端，其补偿范围扩大到了电机。各自的补偿范围如各自的回路图中虚线框所示。

         (4) 补偿效果不同

      电容补偿是从外部进行的，并没有改变电机的运行状况，电机本身的功率因数没有提高，定子电流没有下降，消耗的无功功率没有减少，只是提高了电网的功率因数。所以，严格的说，并联电容补偿是对电网的补偿，而不是对电机的补偿。而进相器的补偿是从电机内部改变运行状况，使电机本身的功率因数提高到0.95～0.98以上，定子电流下降10～20%，无功功率消耗下降60%以上，进而使电网功率因数得到提高。

      进相器无功就地补偿使电机定子电流减小的同时，产生许多电容补偿所不能达到的效果，电机的定子电流减少使变压器或电源有更大余量，电机铜损会降低20~30%，自身损耗会减少，效率提高，电机温升降低，使用寿命延长，过载能力提高，单耗降低，产生节能效果。这些都是电容外部补偿所不能做到的。
