液阻柜是什么，液阻柜作用

液阻柜主要适用于400V-10KV各个电压等级，功率范围从200KW-30000KW绕线式交流异步电动机和鼠笼式交流异步电动机的平滑软起动,与频敏电阻、变频器、电抗器等其它起动方式相比，具有起动功率因数高（因是阻性负载）、造价低、维护简单等特点，最低可将电机启动电流限制在额定电流的1.3倍，有效减小电机启动对电网的冲击，因而在近年来广泛受到用户的亲赖。

液阻柜是近年来运用比较广泛的电机起动设备。液体电阻，顾名思义就是在电机定子回路（笼型电机）或转子回路（对绕线电机）中串入液态电阻，电机在起动过程中液态电阻阻值在预定的时间内自动无级减小，直至阻值接近为零（实现电机降压无冲击地平滑起动），将液阻自动切除，电机投入正常运行，每小时至少可以启动3-5次。

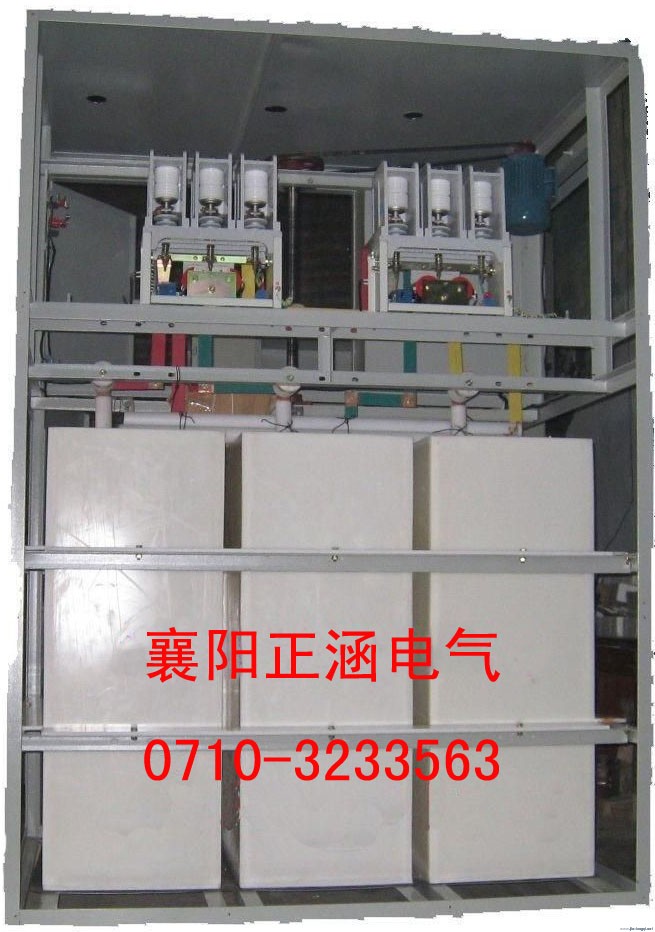

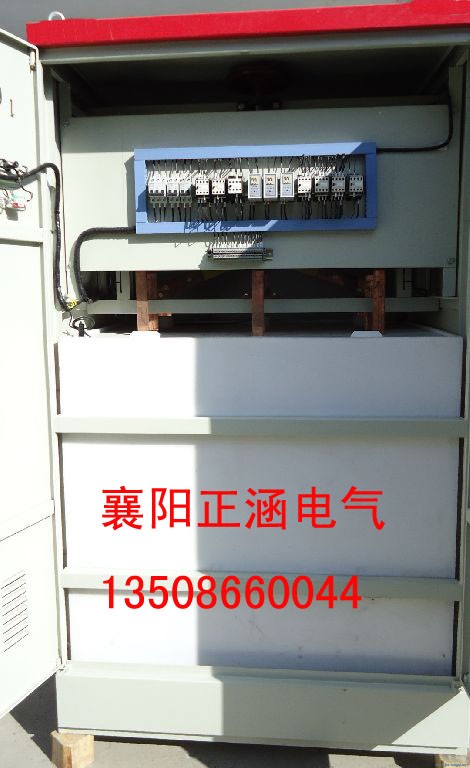

液阻柜主要由以下几个部分组成：水箱、极板（分动极板及静极板）、传动机构、限位机构（行程开关）及相关电器元件，如继电器（或PLC）、时间继电器、接触器、按钮、指示灯等状置构成。

液阻柜性能特点

起动性能远优于电抗起动器及自藕降压起动；

软起动，起动电流小，约为电机额定电流的2.5倍；

可连续起动2－4次；

起动过程平滑,对设备无机械应力冲击，可延长机械设备及电要的寿命；

可低电压起动，电网电压低于电机额定电压的10％时，可顺利起动；

具有起动超时、失压、超行程、超温等多重保护功能；

寒冷地区，设备自带加热功能；

结构简单、可靠，安装维护方便。

液阻柜原理

绕线式电机液阻柜工作原理

在绕线电动机的转子回路中串入特制的电解液作为电阻，并通过调整电解液的浓度及改变两极板间的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求，从而使电动机在获得最大起动转矩及最小起动电流的情况下均匀升速，平稳起动。起动结束，电气开关短接转子回路。

鼠笼式电机液阻柜工作原理

液体电阻启动柜是采用特种介质的水溶液作为电阻，在特殊设计的液阻箱中引入极板作电极串入电机定子回路中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使（串入定子回路时）液体电阻由大到小作无极变化，从而使电机低电流平滑起动。

对于笼型电机而言，液阻柜有两种方案，对于星型接法的电机，如星点能够打开，原理与绕线电机液阻柜的原理基本相同，对于角型接法或星点不能打开的笼型电机，液阻柜只能串接在定子回路中，电机启动完毕后需要将水阻柜用断路器隔离开，以防液阻柜长期带电引发安全事故。目前，不少水阻柜生产厂家在设计及生产时为降低成本，液阻柜只采用一台真空断路器，电机启动完成后水阻柜任然带电，这是不安全的，万一水箱受损，液体泄露，必定引发安全事故。

液阻柜原理简单，一般不会出现什么故障，如电机启动不是很频繁，一般一年加一次水即可，容易出故障的地方为继电器、限位开关等电器元件，故障容易排除。正常情况下可以使用10-15年。

液阻柜运行过程

液阻柜整个运行过程及原理

电机开关柜合闸的同时，水阻柜接收到真空断路器运行信号，动极板自上而下开始运行，在设定的时间内电阻值逐渐下降，当电阻接近于零时，安装在水阻柜内的真空接触器吸合，电机启动完成，经过延时几秒后，动极板自动复位至原始状态，等待一下次启动。如水阻柜在预定的时间内起动没有完成就会发出一个故障报警信号，自动切断开关柜，确保电机不开路。

液阻柜原理实例操作详解：

以一台高压绕线电机做为示例，详细介绍液阻柜原理：

（1）将液阻柜就位，在水箱中加水至适当水位。

（2）按比例加入适当的电解粉。

（3）检查水箱是否有泄水、绝缘是否正常；

（4）接入液阻柜所需的电源（三相四线380V），手动试验动极板运行方向，如果方向不对，更改相序；

(5)单机调试液阻柜运行是否正常，重点检查限位开关、时间继电器等；

(6)连接液阻柜与电机开关柜之间的联锁及保护线路；

(7)连接电机转子回路至水阻柜接线端子；

(8)电机开关柜合闸，启动电机；
