进相器与水阻柜接线图

   本公司专业生产工业电气设备十几年，其中进相器、水阻柜也是本公司明星产品，深受广大客户的喜爱，着两款产品适用范围也广。但是很多人不太了解这两款产品如何接线问题，在这里，我简单阐述一下。

          液体电阻，顾名思义就是在电机定子回路（笼电机）或转子回路（对绕线电机）中串入液态电阻，电机在起动过程中液态电阻阻值在预定的时间内自动无级减小，直至阻值接近为零（实现电机降压无冲击地平滑起动），将液阻自动切除，电机投入正常运行，每小时至少可以启动3-5次。

        在绕线电动机的转子回路中串入特制的电解液作为电阻，并通过调整电解液的浓度及改变两极板间的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求，从而使电动机在获得最大起动转矩及最小起动电流的情况下均匀升速，平稳起动。起动结束，电气开关短接转子回路。

       电机开关柜合闸的同时，水阻柜接收到真空断路器运行信号，动极板自上而下开始运行，在设定的时间内电阻值逐渐下降，当电阻接近于零时，安装在水阻柜内的真空接触器吸合，电机启动完成，经过延时几秒后，动极板自动复位至原始状态，等待一下次启动。如水阻柜在预定的时间内起动没有完成就会发出一个故障报警信号，自动切断开关柜确保电机不开路。

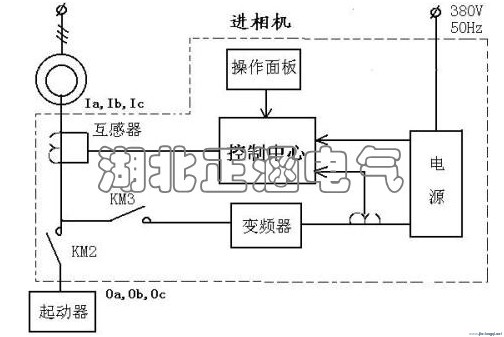

        进相器是应用于工业企业的工业机器，能够减少大中型电机造成的无功损耗。分为静止式进相器和变负载进相器。静止式进相器主要是由四大单元组成，进退相机构，信号采集与单片机处理单元，晶闸管变频装置及操作控制回路。进退相机构的作用，是进相补偿时，将电机转子切换到进相器．退相不补偿或进相器出现故障时，将电机转子切换到电机起动器的星点短接接触器上，防止转子开路。信号采集与单片机处理单元的作用是从采集工频电压的信号和电机转子电流的信号后进行处理，给晶闸管发出触发信号，同时监测工作情况，做出自诊断。变频装置是根据触发信号将工频电源变为与转子电流同频率的附加电势。操作控制回路是用来进行进、退相操作和故障自动退相的。

         变负载进相器串接在电机转子回路中，通过采集电机的运行电流、电压信号判断电机的运行状态，并将此状态信息与转子电流传感器采集到的转子电流信号及工频电压提供的同步信号同时送入单片机进行处理，根据电机的运行状态自动调整补偿量，实现动态补偿。适时发出的触发指令并经过触发板的放大，控制由12只晶闸管组成的交—－交变频装置，将工频电源变为和转子电流同频率，并且相位超前的电势叠加到电机转子回路中，改变转子电流与转子电压的相位关系，通过磁场进而改变电机定子电流与定子电压的相位关系，减小功率因数角，最终使电机本身的功率因数得以提高，定子电流得以下降，达到对电机补偿的目的。同时进相器是一种无功就地补偿装置,它串接于交流绕线式异步电机的转子回路,用以提高电动机的功率因数,发挥现有供电设备的供电潜力,降低电力损耗,从而达到节能目的,提高企业的经济效益。

       以上就是关于进相器的相关的小知识，希望对大家能有所帮助，如果您需要的产品涵盖在本公司范围内，欢迎前来热线咨询.
