电容补偿柜怎么配置

  为了改善电网功率因数低下带来的能源浪费和这些不利供电生产的因素，必须使电网功率因数得到有效的提高。这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。合理的办法就是在需要无功功率的地方产生无功功率，即增加无功功率补偿设备与装置。

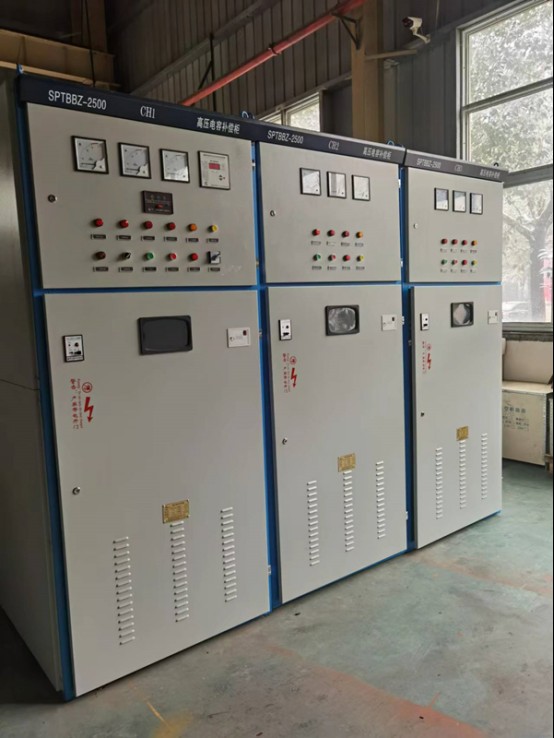

  补偿柜主要是由柜壳、母线、隔离开、容断器、接触器、热继电器、电容器、避雷器、一/二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。大家应该对补偿器有一些了解，但补偿器到底该这样去配置呢？这都是我们要值得考虑的问题，接下来就由湖北正涵电气为大家详细介绍。

  电容补偿柜怎么配置：

1、接上电源三相四线，电容柜没有负载是不能自动投入的，你要调到手动挡，然后一路一路的侧试每个接触器都能正常吸合说明各元件都是正常的，要调到自动挡，就要把补偿器上的互感器接到高压变压器下面的母线上，要看你的用电功率来选择合适的互感器变比，互感器的取样也很重要，取样要看补偿器的电压是380V,还是220V,如是220V取样是取供补偿器电源的那相火线。

2、用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电源电压相位发生改变（即电流滞后于电压）,因此电压波动大，无功功率增大，浪费大量电能。当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。
