软启动器工作原理及接线图

软启动器工作原理

软启动器只在电机启动和停止的时候工作。软启动器通过控制内部晶闸管的导通角使电压在一定的时间内线性上升至额定电压（可调），电机完成启动后投入旁路，旁路接触器吸合电机通过旁路接触器供电；减小电机在启动和停止时对电网的冲击，另外在软起的上端或下端可能会加隔离接触器，在设计时要保证隔离接触器比软起先启动比软起后停止，启动时差最少要保证0.1秒；停止时差应大于软启动时间0.1秒，否则软起不能软停且报故障，但可将软起停止方式选择为“自由停车予以解决”。

电机软启动器原理

软启动器实际上是个调压器，用于电机起动时，输出只改变电压。软启动器可以综合为：电机软启动、软停 车、轻载节能和多种保护功能于一体的新颖电机控制装置。通过串接于电源与被控电机之间的三相反并联闸管及其电 子控制电路，使被控电机的输入电压按不同的要求而变化。

电动机软启动器是运用串接于电源与被控电机之间的软启动器，控制其内部晶闸管的导通角，使电机输入电 压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软启动，在软启动过程中，电机起动转矩 逐渐增加，转速也逐渐增加。

软启动一般有下面几种起动方式： （1）斜坡升压软启动。 （2）斜坡恒流软启动。  （3）阶跃起动。

（4）脉冲冲击起动。

软启动器的安装与接线

     软启动器安装在牢固的地方并接地，一次接线：R.S.T为进线端，U,V.W为出线端，另有PE端应可靠与主PE排接地。二次接线：根据客户要求针对说明书选择相应的控制方式，最简单常用的方式是：将启动和停止信号端子短接起来与公共端之间加一个启动继电器用延时接点控制软启动器的启动和停止，当继电器闭合时软启动，当继电器断开软启停止运行。

另有旁路接线端子，当启动完成后由旁路端子启动旁路接触器使电机进入工频运行；还有故障接线端子，一定要搞清楚故障点是常开点还是常闭店，如果是常闭点还要加一个故障继电器。（据个人经验只有施耐德软启动器是常闭点。山宇软启动器还有一个编程点）

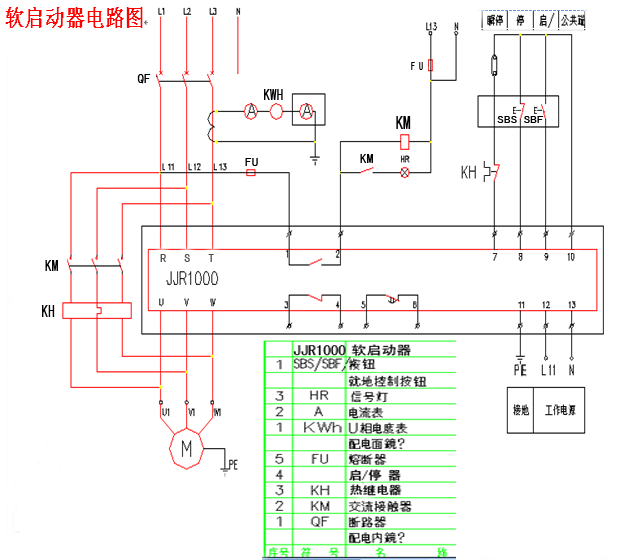

软启动器接线图
