电容补偿柜的作用及工作原理

一、电容补偿柜作用：

电流超前电压九十度，利用电容器的并联来提升线路电压，降低无功损耗。

二、电容补偿柜的工作原理：

1、在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。并联电容器后，电容器的电流将抵消一部分电感电流，从而使电感电流减小，总电流随之减小，电压与电流的相位差变小，使功率因数提高。　

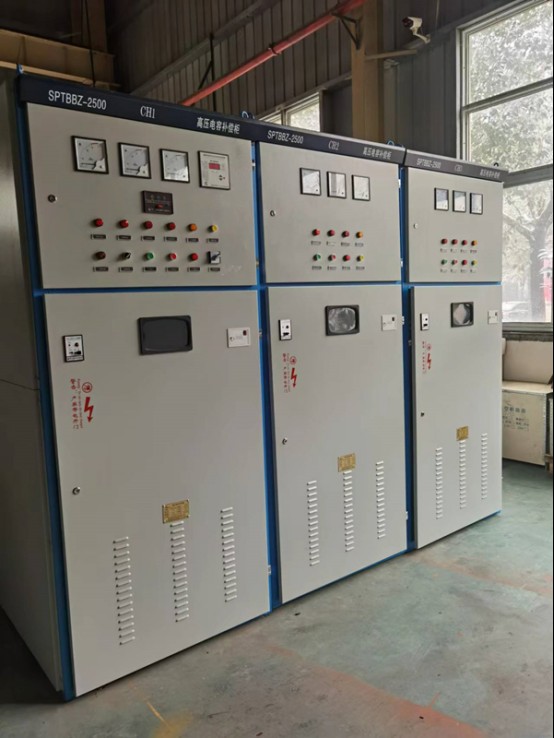

2、一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

3、用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。

4、当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。

5、电容补偿柜里面全部是补偿电容和接触器等，也就是说它是采用电容的移相原理来补偿设备产生的无功损耗的。一般停电或者送电不用操作，它可以随总电源的开启和关闭并列运行的。一般只要注意随时检查里面电容有没有漏液或者发出异响等不正常情况就可以了。电容补偿柜是利用电容的容抗来补偿电感负载的感抗。减少无功电流，达到节能的效果。
