静止式进相器



 静止式进相器技术优势

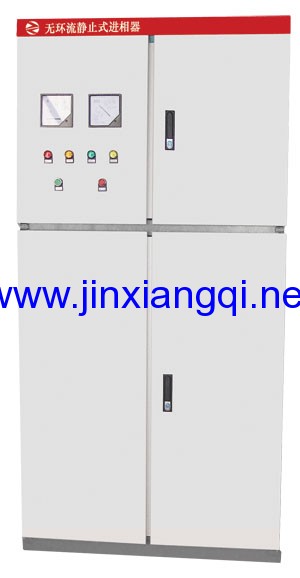

ZHP系列静止式进相器，是专为大中型绕线式异步电机节能降耗设计的无功功率就地

补偿装置。它是串接在电机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与电压的相位关系，达到提高电机自身的功率因数和效率，提高电机过载能力、降低电机定子电流、降低电机自身损耗的目的。

ZHP系列静止式进相器对无功功率的补偿与电机定子侧并联电容器补偿有本质的不同。电容补偿只是对电机之外的电网无功进行补偿，它只是减少了电网上无功的传输量，而电机的电流、功率因数等电机本身的运行参数无任何变化。

ZHP系列静止式进相器与自激(旋转)式进相机也不同。ZHP系列进相器采用了先进的交—交变频技术和微机、可控硅控制技术，可自动跟踪电机运行状态的变化并自动凋整相关参数以达到最佳的补偿效果，这是自激式进相机无法做到的。而且，ZHP系列静止式进相器从根本上克服了自激式进相机“整流子”结构特别怕尘埃、寿命短、维修频繁的缺点，其进相机构无转动部件，不怕灰尘、可靠性高、使用寿命长、维修方便，是理想的取代自激式进相机的新型高科技产品。

ZHP系列静止式进相器可广泛适用于水泥、化工、木业、糖业、钢铁、冶金、矿山等行业大中型绕线式异步电机的就地补偿。



工作原理

 ZHP静止式进相器工作原理

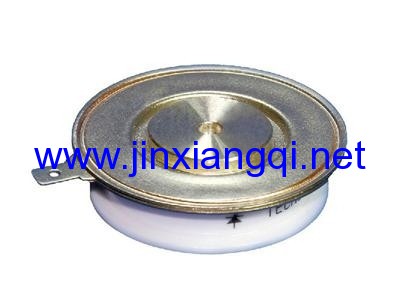

ZHP系列静止式进相器主要是由四大单元组成，进退相机构，信号采集与单片机处理单元，晶闸管变频装置及操作控制回路。进退相机构的作用，是进相补偿时，将电机转子切换到进相器．退相不补偿或进相器出现故障时，将电机转子切换到电机起动器的星点短接接触器上，防止转子开路。信号采集与单片机处理单元的作用是从采集工频电压的信号和电机转子电流的信号后进行处理，给晶闸管发出触发信号，同时监测工作情况，做出自诊断。变频装置是根据触发信号将工频电源变为与转子电流同频率的附加电势。操作控制回路是用来进行进、退相操作和故障自动退相的。



性能特点

ZHP静止式进相器性能特点

ZHP系列静止式进相器是大中型绕线式电机无功就地补偿的高科技产品，适用于各行业90～6000kw绕线式异步电动机。

补偿性能远优于电容补偿，综合性能优于旋转式进相机，节能效果显著。

       可使电机功率因数提高到0，95以上i无功降低60％以上。

       降低电机定子电流10%-20%，降低线损、铜损20%-30%；

    电机湿升显著降低，过载能力及效率大大提高，电机使用寿命延长，具有故障自动保护功能，操作简单，维修保养不影响生产。



   技术参数



    电机功率因数：达到0．95以上（或提高20％以上）；



    电机定子电流：降低10％～20％以上；



    电机绕组温度：降低10％以上；



    电机无功损耗：降低60％以上；



柜体防护等级：IP20、IP30。



使用环境条件



    环境温度：-10～＋40℃

    相对湿度：≤90％（25℃时）；

     海拔高度：≤1500m；

安装地点：无火灾、爆炸危险品，无化学腐蚀及剧烈振动；0电源要求：三相交流380

∨±10％：50HZ。



 订货须知



    提供电机型号、额定功率、定子电流、定子电压、转子电流、转子电压、额定功率参数COS；



    提供电机拖动的负载特征（工况说明）；



    可成套定货（可配套我公司生产的高低压开关柜、ZYQR系列液体电阻起动器）。
