突变负载进相器

变负载进相器技术应用优势

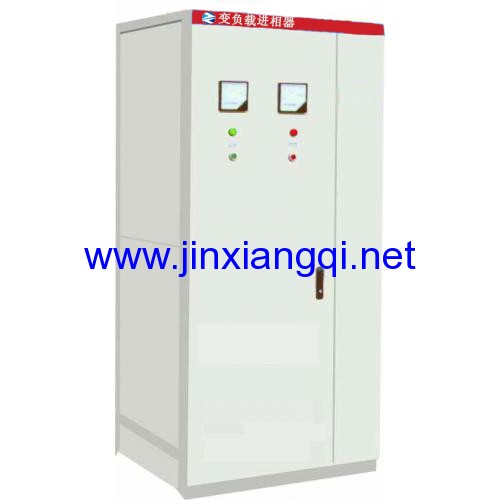

ZVP系列变负载进相器，是我公司专为大中型绕线式异步电机节能降耗设计的无功功率就地补偿装置，主要应用于突变式负载场合，它除了具备普通静止式进相器的功能以外，还能够自动跟踪电机负载变化情况，同时根据负载的变化情况自动调节相关补偿参数，使其补偿效果无论在何种负载状况下始终保持在理想的补偿状态。

ZVP系列变负载进相器可广泛适用于水泥、化工、木业、糖业、钢铁、冶金、矿山等行业中变负载场合绕线式异步电机的无功就地补偿。

由于电机所拖动的负载大多数并不是恒定的，负载变化十分复杂，并且有时还存在负载突变的情况，例如钢厂的轧钢机、穿孔机，木业的热磨机，糖业的撕解机以及矿业的破碎机等。所以在这样的工况下若采用电容进行无功补偿，则很容易产生过补或补偿不足的情况，因为电容补偿只是对除电机之外的电网无功进行补偿，减少电网上无功传输量，而对电机的电流、功率因数等运行参数并无任何改变，当电机负载发生变化时其补偿量不能够改变。并且电机电流的突变会导致电容使用可靠性大大降低甚至出现爆裂现象。如果采用普通静止式进相器，也会存在过补或补偿不足的现象，因为普通型进相器补偿基本也是恒定的，甚至负载的太低或太高可能会导致无法正常使用。

国内外科研机构及相关企业一直将变负载工况下的无功补偿作为技术难题进行攻关，但收效甚微。我公司根据多年来对无功补偿的研究及应用，组织科研人员历时两年开发出了ZVP系列变负载进相器，成功的解决了变负载工况下的无功补偿难题。

工作原理

变负载进相器工作原理

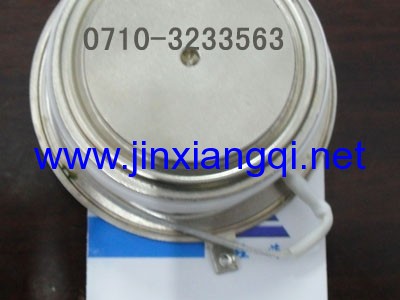

ZVP系列变负载进相器串接在电机转子回路中，通过采集电机的运行电流、电压信号判断电机的运行状态，并将此状态信息与转子电流传感器采集到的转子电流信号及工频电压提供的同步信号同时送入单片机进行处理，根据电机的运行状态自动调整补偿量，实现动态补偿。适时发出的触发指令并经过触发板的放大，控制由12只晶闸管组成的交—－交变频装置，将工频电源变为和转子电流同频率，并且相位超前的电势叠加到电机转子回路中，改变转子电流与转子电压的相位关系，通过磁场进而改变电机定子电流与定子电压的相位关系，减小功率因数角，最终使电机本身的功率因数得以提高，定子电流得以下降，达到对电机补偿的目的。

技术特点

1、补偿效果优于电容器补偿，不仅仅提高了线路的功率因数，更重要的是也提高电机本身的功率因数；

2、可使电机功率因数稳定补偿到所设定的任意值（0.95以上），无功功率降低60％；
3、可降低电机定子电流10-20％，节约线损铜损20-30％；

4、电机温升显著降低，过载能力及效率大大提高，延长电机使用寿命；

5、微机控制，可自动跟踪电机运行状态变化并自动调整相关参数使补偿效果最佳，适应能力强。其综合性能优于传统的静止式进相器；

6、适用范围宽，恒负载和突变负载情况都可使用；

7、全数字化设计，能自动进相与退相，操作简单，具有全面的故障自动监测及保护功能，稳定可靠，维护保养方便。

技术参数
电动机功率因数 达到0.95以上
电动机定子电流 下降10%～20%
电动机绕组升温 下降10%以上
保护等级 IP32

正常工作环境条件

1、环境温度不高于+40℃；　　

2、产品安装使用时，使用地点的海拔高度不超过2000M。

3、周围空气相对湿度不大于90%；

4、户内安装使用，安装时自下垂直面的倾斜度不超过5%

5、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。　

订货须知

订货时请提供设备型号及下列资料：

1、产品的全型号及负载设备类型、工况及相关参数；

2、设备表面颜色

3、根据需要，还可另配套提供我司生产的高压开关柜及液阻启动柜。

4、若有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）
