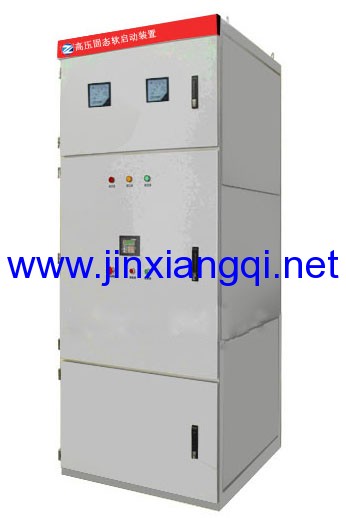

高压电机固态软启动柜

高压固态软启动柜产品说明：

高压固态软起动柜是采用先进的晶闸管阀组件串、并联技术、计算机技术、电磁兼容技术、信息处理技术等现代控制技术，通过改变晶闸管的导通角来控制电动机电压平稳上升和无触点通断，实现电动机的平滑起动，减少了大电机启动时对电网及设备的有害冲击，软停车时避免了突然停车而对设备产生的损伤。节省综合投资费用、延长电机寿命、节能效果明显，晶闸管软启动是当代高压软启动的主导产品。作为三相电压3KV-10KV中高压电机起动、控制、保护、软停之用，是传统电抗器起动、Y一△起动、自耦降压起动理想的更新换代产品。

广泛用于水泥、钢铁、石油、化工、冶金、建材、矿山、煤矿、机械制造等行业（如风机、水泵、球磨机、破碎机、压缩机、皮带机等设备都能够配套使用）。

 工作原理

    高压固态软启动装置是串接在三相交流相电压与三相交流异步（及同步电动机）输入端之间，通过同时调节三个独立的反并联晶闸管阀组件的延时导通电角度来改变三相异步（及同步电动机）的交流输入电压幅值，因此改变了三相输入交流电流的有效值，从而达到恒流启动或按一定斜率变化的曲线启动（停车）目的。当启动完成后，本装置输出电压达到额定值，三相旁路接触器自动吸合，电动机投入电网运行。

 技术特点

   1、功能齐全，具备软起动和软停车功能及具备完善的系统监控及保护功能。有自检程序 可控硅短路保护 电子过载保护和报警 短路保护 过压/欠压保护 过载/欠载保护 缺相/倒相保护 相序保护 过热保护 堵转保护 频率保护 接地漏电保护 电流不平衡保护 电机温度保护 功率因数监控 重复起动时间限制等；

  2、全数字控制，友好的人机界面，智能化程度高；

3、可控硅是无触点的电子器件，设有可靠的静态、动态均压保护措施，具有技术先进、结构紧凑、安全可靠、维护方便，可控硅及组件应有可靠的快速保护等特点。

4、安装简单，软启动柜采用系统一体化设计，是一个完整的电机起动控制和保护系统，包括设备所有部件及内部连线，安装时只需连接电源线和电机线即可以投入运行，在加高压运行前，允许使用低压对整个系统进行机械和电气的测试。

5、操作方便，柜内包括网侧接触器、旁路接触器、晶闸管软起动器、系统电源等，自成系统，方便操作人员使用。

正常工作环境条件

1、周围空气温度不高于+50℃，且24H内平均温度不高于+45℃，不低于-10℃；

2、空气清洁相对温度在最高温度+50℃时不超过50%，在较低温度时允许有较高的相对湿度，如+20℃时为90%；

3、产品安装使用时，使用地点的海拔高度不超过2000M；

4、设备安装在无火灾、爆炸、严重粉尘、化学腐蚀及剧烈震动的场所；

5、软起动柜运输和储存时环境温度：-25℃+55℃；在短时间内（不超过24H）不超过+70℃；

订货须知

订货时请提供设备型号及下列资料：

1、产品的全型号及负载设备类型、工况及相关参数；

2、设备表面颜色

3、若有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）
