低压无功就地补偿装置

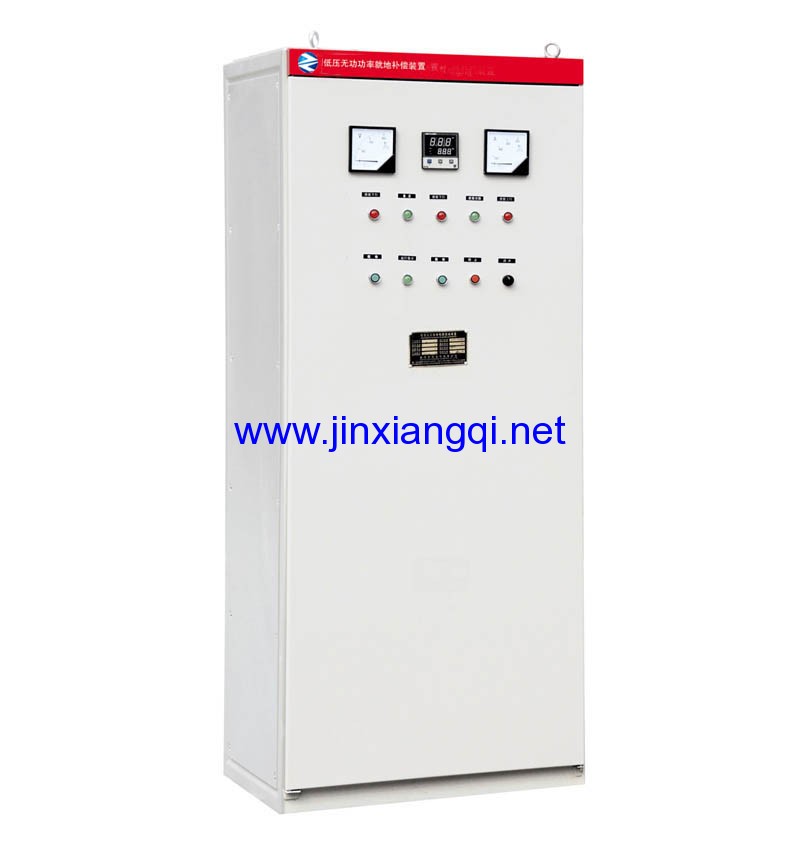

ZDWB低压无功就地补偿装置（低压无功就地补偿柜/低压电容补偿柜）

产品说明

ZDWB低压无功就地补偿装置是与电动机等感性负载并联使用，用来提高供电系统的功率因数，降低线损，改善电压质量，尤其是对长距离起动的三相异步电动机进行就地补偿的新一代高效节能的新产品。

应用范围

适用于冶金、采矿、建材、机械制造、石化、给排水等工业领域需要超负荷运转补偿的场所，主要用于三相交流380V ，额定功率5.5KW以上的绕线式或鼠笼式交流电动机的无功功率就地补偿，有效提高功率因数，降低线路损耗，节省能源，改善电网质量。

执行和参照标准

JB/T7115 -1993  《低压无功就地补偿装置》

GB/T15576-1995 《低压无功功率补偿装置总技术条件》

技术特点

1、采用干式自愈式并联电容器，可靠性高、寿命长、运行温升低，不污染环境，具有良好安全性，防爆性，自愈性，电容稳定性和抗涌流性；

2、功率因数可提高到0.95左右，减少无功损耗，节电效果显著；

3、与主机并联运行，同步投切，无操作部件，使用安全，维护简便；

4、具有短路保护功能，出现内部故障时自动切断电源，不会因装置短路故障引起电动机故障；

5、具有自动放电功能，断电后1分钟内电容器端电压降到50V以下。

主要技术参数

1、电源电压：380V

2、电源频率：50Hz±1Hz

3、功率因数：可提高到0.95以上

4、残留电压：断电后1分钟内电容器端电压降至50V以下

使用环境条件

1、周围环境温度：-40℃～+45℃；

2、空气相对湿度：≤90%；

3、海拔高度：≤2000米；

4、地面倾斜度：≤5°；

5、最高工作电压不应超过额定电压的110%（过渡过程除外）；

6、最大工作电流不应超过额定电流的1.3倍（过渡过程除外）；

7、安装地点无剧烈震动、无火灾、无导电及爆炸性尘埃、无腐蚀性气体；

8、 供电电源符合国家标准规定、无较强的谐波分量；
