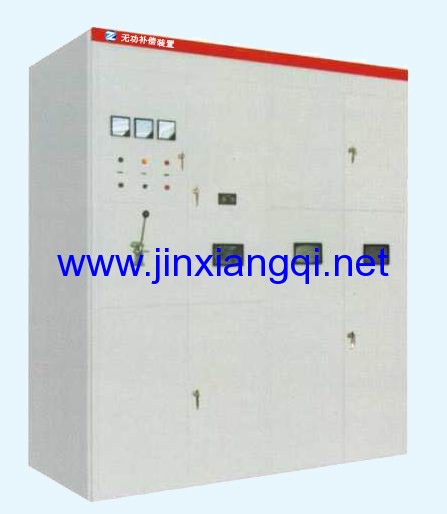

ZGWJ高压无功功率集中补偿装置
产品说明
高压集中补偿是将高压电容器组集中装设在工厂变配电所的6~10kV母线上,这种补偿方式只能补偿6~10kV母线前所有线路的无功功率,
高压无功集中补偿装置广泛应用于冶金、矿业、建材、石化、给排水等行业的交流电力系统上,是适用于6KV、10KV三相交流电力系统的无功功率集中补偿,提高功率因数,调整网络电压,减少配电系统和变压器损耗,提高供电设备的有功输出,改善电网供电质量。
集中补偿柜所执行和参照标准:
GB50227-1995《并联电容器装置设计规范》
GB3983.2-1989《高压并联电容器》
DL/T604-1996《高压并联电容器装置订货技术条件》
型号说明
技术特点
1、采用国外或国内优质高压无功补偿电容器,可靠性高、寿命长、运行温升低;
2、降低用户无功损耗,改善电压质量,降低线损,提高变压器负载率和电气设备的效率;
3、采用了先进工艺生产的真空电镀膜金属化聚丙薄膜并联电容器,它体积小、容量大、重量轻;
4、采用高压喷逐式熔断器作为短路保护,确保设备安全运行;
5、采用开口三角形和过流、过载保护,设备运行安全可靠;
6、装置脱离电网后,可在 5 分钟将残留电压降至 50V 以下;
7、配备高压带电显示装置、电磁锁和观察窗,具有强制闭锁功能,确保维护人员的人身安全;
8、集中补偿型主机自动投入和切除,无操作部件,使用安全,维护方便。
正常使用环境条件
1、周围环境温度:-20℃~+45℃
2、空气相对湿度:≤90%
3、海拔高度:≤1000米
4、地面倾斜度:≤5°
5、安装地点:无火灾及爆炸危险、无化学腐蚀及剧烈震动
6、供电电源:符合国家标准规定、无超标准的谐波分量
订货须知
订货时请提供以下资料:
1、补偿前的功率因数和补偿后要达到的功率因数
2、提供补偿装置的型号、电压等级、容量、数量及其它要求;
3、电网的一次系统图
4、安装地点(户内、户外)
5、安装方式(柜式、框架式)
6、设备表面颜色
7、若有其它特殊要求(如增加防护等级、使用环境比较特殊,可与我公司协商订货)
