直流平波电抗器的安全运行规定

直流平波电抗器安全运行规定

直流平波电抗器运行方式

1）平波电抗器在规定的冷却条件下，可按额定参数长期运行。

2）绕组温度90℃时，平波电抗器在冷却装置因故全停，允许在额定电流下继续运行40分钟，但绕组热点温度不超过120℃。

3）平波电抗器各部温升及运行温度规定见表1，运行中不得超过极限值：

表1平波电抗器各部温升及运行温度规定

平波电抗器过负荷能力为见表2：

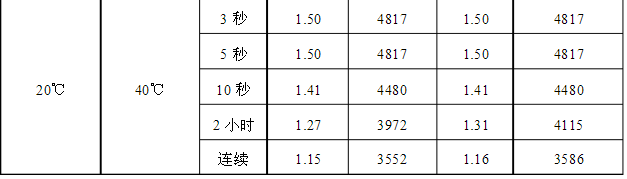

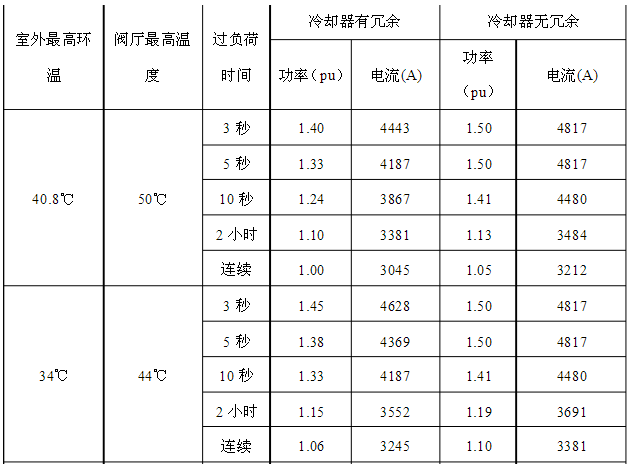

表2  平波电抗器过负荷能力

直流平波电抗器的运行规定

1）平波电抗器过负荷运行时的注意事项：

 当过负荷运行时油温或绕组温度达到报警值，自动停止过负荷。过负荷运行期间，应对平波电抗器及其套管、接头、冷却器、油位、油温加强监视，油位、油温不得超过规定值，接头不得过热，冷却器运行正常，平波电抗器不得有异常声音。

2）平波电抗器在运行中排油应制定完备的措施，经管理处总工程师或主管领导批准，申请调度，并停用重瓦斯保护。

3）新投运、大修和滤油后的平波电抗器，在施加电压前静置时间不少于72小时。 4）呼吸器硅胶干燥时为橙黄色（蓝色），吸潮后为浅棕色（粉红色），硅胶吸潮变色应由下至上。当硅胶被油浸后或有3/4硅胶变色时，必须更换；若硅胶上部先变色，应检查连接管是否泄漏或联系检修取油样分析。

5）压力释放装置或气体继电器动作后，平波电抗器再次充电前，应先对该装置进行手动复归。

6）气体在线检测装置发气体浓度高或装置本身故障报警时，应尽快汇报有关领导，通知检修处理，必要时，由检修人员取油样进行色谱分析。

7）平波电抗器在运行中滤油、补油、换潜油泵时，应将其重瓦斯保护改接信号，此时其它保护仍应接跳闸。

8）当平波电抗器的油位异常升高或呼吸系统有异常现象，需要打开放气或放油阀门时，应将重瓦斯改接信号。

9）为保护监测装置传感器的分子膜不承受负压，在进行平抗抽真空、滤油、拆卸传感器时，将排油阀关闭后立即拧开放油螺钉，禁止长时间关闭排油阀而不拧开放油螺钉。

10）平波电抗器送电前必须具备下列条件 ：

 收回有关工作票，拆除全部安全措施，有关试验化验项目合格； 

现场清洁无杂物，一次设备上无遗留物；

 所有阀门位置正确，油枕和套管等油位正常，无渗漏油情况； 

铁芯和主体的接地可靠；

 保护、操作、测量装置工作正常； 

 冷却器工作正常；  消防装置投入正常；

ERCS装置投运正常，无报警信号。
