双向可控硅工作原理

       双向可控硅(TRIAC)是一种三端双向可控硅开关，具有单向导电性，是一种较理想的交流开关器件，它以普通可控硅(SCR)为基础，仅需一个触发器就可代替两只反极性并联的可控硅。

双向可控硅工作原理

双向可控硅结构

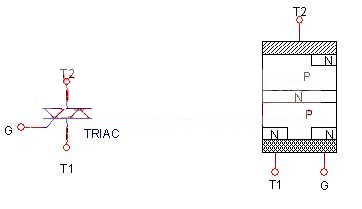

　　双向可控硅为三端元件如下图所示，三端分别为T1、T2和G，其中T1(第二端子)和T2(第一端子)统称为主端子，G为控制极。当控制极G和第一端子T2相对于第二端子T1的电压均为正值时，T2作为阳极，而T1为阴极;反之，当控制极G和第一端子T2相对于第二端子T1的电压均为负值时，T1作为阳极，而T2为阴极。

　　双向可控硅只要控制极有信号进入，无论于正向或反向电压时，T1、T2均可导通，反之，若控制极处无触发信号时，T1、T2间处于截断状态。

双向可控硅工作原理

　　当阳极加正向电压时，BG1和BG2管处于放大状态，此时由双向可控硅的控制极G端输入正向触发信号，便使得BG2管有基极电流ib2通过，经过BG2管的放大后，其集电极电流为ic2=β2ib2。而ic2沿电路流至BG1的基极，故有ib1=ic2，电流又经BG1管的放大作用后，得到BG1的集电极电流为ic1=β1ib1=β1β2ib2。此电流又流回BG2的基极，使BG2的基极电流ib2增大，从而形成正向反馈使电流剧增，使得可控硅饱和并导通。由于电路中形成正反馈，所以可控硅导通后无法关断，即使控制极G端的电流消失，可控硅仍能维持这种导通的状态。

　　可控硅只有导通、关断两种状态，具有开关特性，但是这种开关特性的实现存在一定的前提条件。当阳极电位始终高于阴极电位，并且控制极G端存在足够的正向电压和电流时，可实现可控硅从关断状态转化为导通状态;当阳极电位始终高于阴极电位，并且阳极电流大于维持电流时，可保持可控硅的导通状态;当阳极电位低于阴极电位，或者阳极电流小于维持电流时，均可实现由可控硅的导通状态转化至关断状态。

　　双向可控硅英文名称

　　双向可控硅英文名称为TRIAC，译为三端双向可控硅开关，由于三端为TRIode，交流半导体开关为ACsemiconductorswitch，故有“TRIAC”的简称。但各公司对双向可控硅的简称并不相同，下面就让我们来具体了解一下双向可控硅的“英文别名”。

　　BCR：双向Bi- directional，控制Controlled，整流器Rectifier，因此可译为双向控制整流器，即双向可控硅。目前以BCR来命名双向可控硅的典型厂家就是日本三菱了，其生产的双向可控硅有BCR1AM-12、BCR8KM、BCR08AM等等。

　　BT：双向Bi-directional，三端Triode，体现出双向可控硅的特征，目前也有不少公司用“BT”来命名双向可控硅产品型号，如意法ST、荷兰飞利浦-Philips等，其生产的双向可控硅有BT131-600D、BT134-600E、BT136-600E、BT138-600E、BT139-600E等等。
