什么是钽电解电容，有什么作用

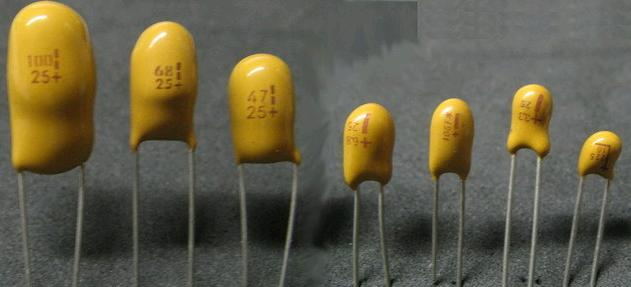

直插钽电容

什么是钽电解电容？有什么作用？

钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，不像普通电解电容那样使用电解液，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸绕制，本身几乎没有电感，但这也限制了它的容量。此外，由于钽电容内部没有电解液，很适合在高温下工作。 这种独特自愈性能，保证了其长寿命和可靠性的优势。固体钽电容器电性能优良，工作温度范围宽，而且形式多样，体积效率优异，具有其独特的特征：钽电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。此层氧化膜介质与组成电容器的一端极结合成一个整体，不能单独存在。因此单位体积内具有非常高的工作电场强度，所具有的电容量特别大，即比容量非常高，因此特别适宜于小型化。

　　固体钽电容器是1956年由美国贝乐试验室首先研制成功的，它的性能优异，是所有电容器中体积小而又能达到较大电容量的产品。钽电容器外形多种多样，并容易制成适于表面贴装的小型和片型元件。适应了目前电子技术自动化和小型化发展的需要。虽然钽原料稀缺，钽电容价格较昂贵，但由于大量采用高比容钽粉（30KuF.g-100KuF.V/g)，加上对电容器制造工艺的改进和完善，钽电解电容器还是得到了迅速的发展，使用范围日益广泛。钽电容器不仅在军事通讯，航天等领域广泛使用，而且使用范围还在向工业控制，影视设备、通讯仪表等产品中大量使用。
　　目前生产的钽电解电容器主要有烧结型固体、箔形卷绕固体、烧结型液体等三种，其中烧结型固体约占目前生产总量的95%以上，而又以非金属密封型的树脂封装式为主体。小型化、片式化配合SMT技术下方兴未艾，片式烧结钽电容器已逐渐成主流。
　　固体钽电容器电性能优良，工作温度范围宽，而且形式多样，体积效率优异，具有其独特的特征：
　　钽电解电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。
　　此层氧化膜介质完全与组成电容器的一端极结合成一个整体，不能单独存在。因此单位体积内所具有的电容量特别大。即比容量非常高，因此特别适宜于小型化。
　　在钽电解电容器工作过程中，具有自动修补或隔绝氧化膜中的疵点所在的性能，使氧化膜介质随时得到加固和恢复其应有的绝缘能力，而不致遭到连续的累积性破坏。这种独特自愈性能，保证了其长寿命和可靠性的优势。
　　钽电解电容器具有非常高的工作电场强度，并较任何类型电容器都大，以此保证它的小型化。
　　钽电解电容器可以非常方便地获得较大的电容量，在电源滤波、交流旁路等用途上少有竞争对手。
　　具有单向导电性，即所谓有“极性”，应用时应按电源的正、负方向接入电流，电容器的阳极（正极）接电源“+”极，阴极（负极）接电源的“-”极；如果接错不仅电容器发挥不了作用，而且漏电流很大，短时间内芯子就会发热，破坏氧化膜随即失效。
　　工作电压有一定的上限平值，但这方面的缺点对配合晶体管或集成电路电源，是不重要的。
　　电解电容器一般认为是一种性能优良，使用寿命长的电子元件，它的失效率正常时可达七级。但它总还是符合电子元器件的失效普遍规律，即澡盆形失效曲线，前期失效可在老炼过程中剔除。因此只有随机失效的可能性。而这种无效即有制造工艺控制问题，还常常伴随产品在使用过程的不当或超载所致，综合说来大约有三种模式即电流型、电压型和发热型。
　　钽电解电容器具有储藏电量、进行充放电等性能，主要应用于滤波、能量贮存与转换，记号旁路，耦合与退耦以及作时间常数元件等。在应用中要注意其性能特点，正确使用会有助于充分发挥其功能，其中诸如考虑产品工作环境及其发热温度，以及采取降额使用等措施，如果使用不当会影响产品的工作寿命。
　　-----------------------------------------------
　　钽电解电容器作为电解电容器中的一类。广泛应用于通信、航天和军事工业、海底电览和高级电子装置、民用电器、电视机等多方面。
　　钽电解电容器是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种，在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质的钽电容和非固体电解质的钽电容。其中，固体钽电解电容器用量大，如CA型、CA42型等。

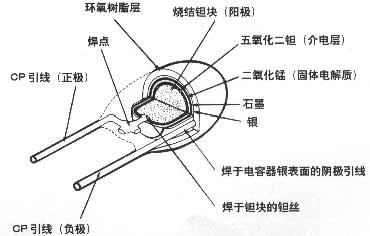

　　钽电解电容器的外壳上都有CA标记，但在电路中的符号与其它电解电容器符号却是一样。最常见的钽电容结构外形如上图所示。

　　钽电解电容和铝电解电容相比有下述优点：
　　1.体积小 由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高17，因此钽电容的单位体积内的电容量大。
　　２.使用湿度范围宽 一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电解。
　　3.寿命长、绝缘电阻高、漏电流小 钽电解电容器中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能。
　　４. 阻抗频率特性好对频率特性不好的电容器，当工作频率高时电容量就大幅度下降，损耗（tgδ）也急剧上升。但固体电解电容器可工作在50kHz以上。钽电容随频率上升，也要出现容量下降现象，但下降幅度较小，有资料表明，工作在10kHz时钽电容容量下降不到20％，而铝电解电容容量下降达40％。
　　5.可靠性高 钽氧化膜的化学性能稳定，又因钽阳极基体Ta2O5能耐强酸、强碱，所以它能使用固体或含酸的电阻率很低的液体电解质，这就使得钽电解的损耗要比铝电解电容小，而且温度稳定性良好。
