静止式进相器无功补偿原理图

无环流进相控制装置：静止式进相器，是国内九十年代初期开发研制的新产品，国外无同类产品报道。其采用晶闸管组成的交—交变频器替代了旋转式进相机中的整流子旋转电动机，降低了故障率，提高了运行可靠性，延长了使用寿命。

静止式进相器可适配于75KW—3200KW的高低压三相绕式异步电动机，适用于水泥、冶金、轧钢、造纸、化工、矿山、制药等行业，能显著降低电动机和电力线路上的损耗、节约电能、改善电网供电质量、降低电动机温升，具有明显的经济效益和社会效益。近年来运用比较广泛，也深受广大用户的亲赖。

静止式进相器工作原理

静止式进相器的工作原理：电动机在运行时，静止式进相器串接在电动机回路中，电动机运行时采集转子电流和同步电压信号，经微处理器CPU处理后给可控硅发出触发信号。由可控硅组成的交—交变流器将工频电源变为和转子电流同频率的电源，加在电机转子回路中，改变转子电流和转子电压的相位关系，通过磁场进而改变电动机定子电流和定子电压的相位关系，减小功率因数角，提高电动机功率因数。定子电流下降，降低电动机自身铜损和温升，提高电动机的过载能力，从而改善电动机的运行状况。

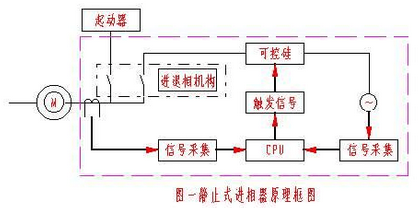

静止式进相器补偿原理图

本文出自：进相器网，地址：http://www.jinxiangqi.net，转载须注明！
