变负载进相器的作用、原理、厂家及价格

变负载进相器厂家－进相器专业生产制造商：湖北襄阳正涵电气有限公司为您介绍ZVP系列变负载进相器的厂家、性能特点、适用范围、变负载进相器的作用、原理图、图片、工作原理、简单故障处理、变负载进相的安装图及外形尺寸等。

一、变负载进相器的作用

ZVP变负载静止式进相器可广泛应用于水泥、化工、矿山、冶金、钢铁、造纸、制药、饲料加工等行业的大中型绕线式异步电机。

用于负载变化频繁、且变化量大的绕线电机，如轧钢机、穿孔机、热磨机、破碎机、压缩机、撕解机、热磨机等。能过通过判断电机的运行状态，进行实时的状态跟踪，实现负载变化下的动态补偿

二、变负载进相器的运行原理

变负载进相器串接在电机转子回路中，通过采集电机的运行电流、电压信号判断电机的运行状态，并将此状态信息与转子电流传感器采集到的转子电流信号及工频电压提供的同步信号同时送入单片机进行处理，根据电机的运行状态自动调整补偿量，实现动态补偿。适时发出的触发指令并经过触发板的放大，控制由12只晶闸管组成的交—－交变频装置，将工频电源变为和转子电流同频率，并且相位超前的电势叠加到电机转子回路中，改变转子电流与转子电压的相位关系，通过磁场进而改变电机定子电流与定子电压的相位关系，减小功率因数角，最终使电机本身的功率因数得以提高，定子电流得以下降，达到对电机补偿的目的。

三、变负载进相器与进相器的区别

变负载进相器公司针对负载变化的绕线式异步电动机的无功就地补偿装置，工作原理与普通静止式进相器基本相同。但控制与检测回路加入先进的单片机运算技术，能根据负荷较频繁的变化率实时跟踪，调节输出量的电压变化，能更为精确的调整补偿量的大小，让补偿效果更趋于理想。

四、变负载进相器的性能特点

ZHP变负载进相器是大中型绕线式异步电动机无功就地补偿的先进产品，适用于各行业75～10000KW绕线式异步电动机。ZHP变负载进相器的优良性能主要表现在以下几个方面：

1、采用先进的交—交变频技术和微机控制技术，可靠性高。

2、突破性地解决了变负载电机就地补偿的难题，填补了国内这一领域的技术和产品空白。

3、降低电机定子电流10%～20%，降低线损、铜损20%-30%。

4、可使电机功率因数提高到0.95～0.99之间的范围，无功功率降低60%以上。

5、电机温升显著降低，效率及过载能力大大提高，电机使用寿命延长。

6、综合性能优于旋转式进相机：微机控制，可自动跟踪电机运行状态变化并自动调整相关参数使补偿效果最佳；无转动部件，因而适应环境的能力更强。

7、变负载工况下的补偿性能远优于普通静止式进相器：采用双CPU控制，可适时根据负

8、补偿性能远优于电容补偿：不只是提高了线路的功率因数，更重要的是提高了电机本身的功率因数。

载变化调整相关参数，达到动态补偿的目的，使功率因数始终处于最优状态。

9、友好人机界面，操作简单，具有全面、可靠的故障自动保护功能，维修保养不影响生产。

五、变负载进相器的结构及原理图

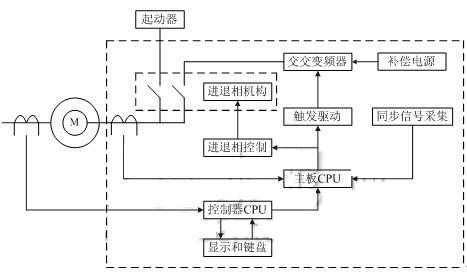

ZVP变负载进相器原理框图
