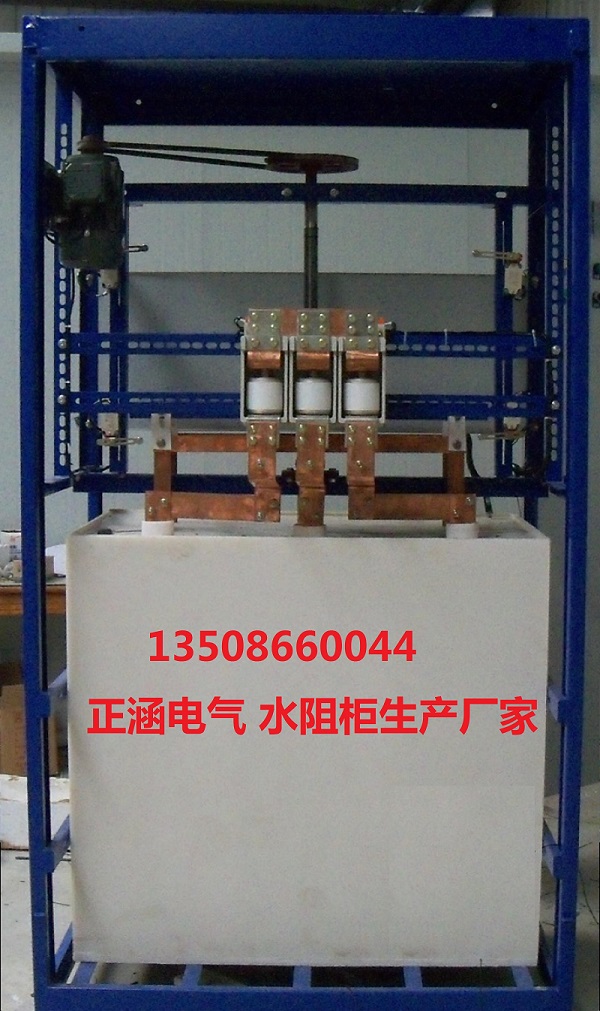

水阻柜俗称液阻柜，水阻起动柜，水电阻启动柜，液体电阻启动柜，液态电阻软启动，热电阻启动柜等等，只是称谓不同，都是同一种产品。

水阻柜的分类

 按照电机的不同，分为两种水阻：

  一种是转子串水阻，即电机属于绕线式电机，即转子回路未短接。此时通过改变起动过程中转子回路的电阻值来逐步实现软起动。

 二是定子串水阻，即电机属于鼠笼型电机，即转子回路在电机内部已短接。此时通过改变起动过程中定子回路的电阻值来逐步实现软启动。

水阻柜广泛应用于矿山、冶金、建材、石油、化工、供水、风机、压缩机、轧机、水泵、风机、球磨机、扎钢机、破碎机、皮带运输等电力行业所有工业领域的泵类和各种大中容量高压电机的重载起动系统。

水阻柜接线图详解

高压绕线式电机水电阻软启动柜是接在转子回路，在水阻软启动柜内把转子短接，所以转子回路仍然闭合，这样可以降低转子的启动电流，有人不明白水阻软启接得到底是高压还是低压？转子上串的是低压。电机虽然是高压电机，但额定电压是指定子电压，转子闭合后是没有电压的。

转子上串水电阻，只是降低转子的启动电流，没有改变转子电压。转子的启动电流降低了，定子上的启动电流也自然下降了。

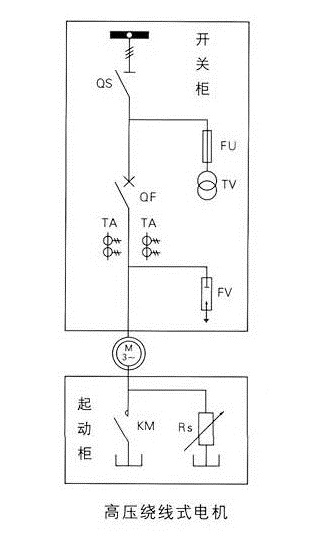

高压绕线电机经常用到液阻软启动柜来帮助电机平滑起动，那么液阻软启动是接在定子还是是转子上呢？对于绕线式电机，用液阻软启动柜启动，液阻软启动柜接在转子回路，见上图，虚线框内是高压电机及定子回路，虚线框外是液阻软启动柜的主回路，RS是可调水电阻，水电阻是在蒸馏水中加上一定比例的电解粉配制而成的，温度可控制，KM3是接触器，在电机定子送上电时，电机开始起动，此时RS水电阻的阻最大，此后慢慢减小，电机转速慢慢上升，根据电机功率和拖动负荷大小情况在液阻软启动内设定起动时间，起动时间到了，RS水电阻阻值也接近于0，电机转速也接近于额定转速，此时KM3有吸合，转子短接，水电阻切除，起动完毕。用液阻软启动柜可把绕线式电机的起动电流控制在电机额定电流的1.3左右，线路压降在5%以内，可以完美实现大功率绕线电机顺利起动，是电抗器等启动设备无法比拟的。
