1.软启动器的基本原理
软启动器的作用同自耦降压启动差不多,也是为了减小电动机启动对机械及电网的冲击,用它可以将电动机从零转速慢慢启动起来,所以,称为软启动器。软启动器的原理类似于在电动机调速方法一章中讲到的双向晶闸管调压调速方法,在此不再画出电路图,它通过改变晶闸管的触发角,来改变施加到电动机上的电压,从而降低启动电流,在输出相和输入相一一对应的情况下,可以将输入和输出通过接触器短接,这只是相当于将晶闸管的阳极和阴极直接短接,对晶闸管不构成危害,短接的目的是为了避免电动机正常运行后在晶闸管上有压降造成热损耗。软启动器比自耦降压和Y-△降压方式的启动过程更柔和。
2.软启动器的基本参数
软启动器的参数主要有启动时间,停止时间,启动最大电流,启动初始电压。启动时间(一般为0.5 --60s)是指软启动器将电动机从停止启动到全压全速所需的时间,启动电流是指电动机在启动过程中以不超过这个电流逐步升压的启动限制电流,停止时间是指电动机从运行到停止所用的时间,启动初始电压为启动开始时的输出电压。软启动器的参数设定有的厂家是通过面板的显示羼和按键,有的厂家是通过电位器来设定。
3.软启动器的接线图

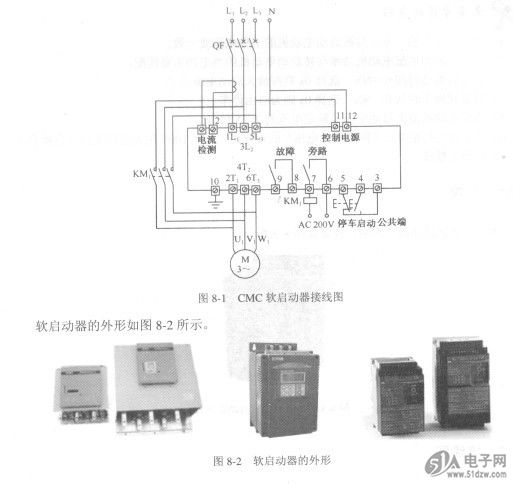

以CMC型软启动器为例,软启动器的接线图如图8-1所示。
图8-1中,1Li、3L2、SL3接三相主电源,2T1、4T2、6T3接电动机M,“启动”按钮按下软启动开始,启动完成后控制交流接触器KM]吸合,“停止”按钮用于电动机的软停车,电流过载时,电动机保护停车,还有些软启动器需要外接热继电器,利用热继电器的触头输入软启动器来保护电动机避免过载,不过原理基本一样,也有些软启动器内部带有电流检测不需外接流互感器,电动机软启动过程完成后KM,吸合电动机切换到全压运行。
