进相器工作原理 静止进相器原理图

静止式进相器是一种专用于绕线电机的新型无功功率补偿装置，采用先进的交-交变频技术和单片机技术，是机电一体化的产物。静止式进相器已被国家经贸委认定为国家重点产品，经在几千家企业应用，受到了用户的好评。

 一、静止式进相器的工作原理

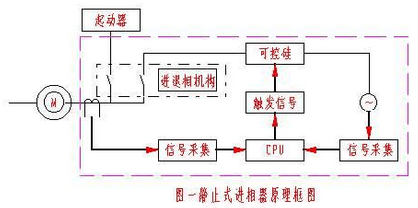

     静止式进相器的原理框图如下：

静止式进相器是串接在转子回路中对电机起作用的。电机运行时，进相器采集电机转子电流信号和同步电压信号，经微处理器CPU进行数据和相位处理，控制和调整可控硅的触发信号，使可控硅组成的交—交变频器将降压后的工频电源变为和转子电流同频率，相位滞后90°的附加电势加在电机转子回路中。转子的电流和电压相位因此改变，通过磁场进而改变电机定子的电流与电压的相位角，使电机的功率因数提高，得到补偿。

二、静止式进相器补偿原理

     电机在某一负载下运行时，其转子电流为I2e、定子电流为I1e,向量图如下所示。

     激磁电流Im由关系式Im=I1e-I2e，从向量图可得出Im。当在转子回路串接静止式进相器的附加电势后，转子电流的相位变为图中的I2。由于负载不变，激磁电流Im不变。此时的电子电流I1由关系式I1=Im+I2，从向量图可得出I1，如图所示。从图中可以看出I1的功率因数角和幅值都比I2e小，说明电机的功率因数有所提高，定子电流有所下降。这正是静止式进相器所要达到的对电机补偿的目的。

ZHP系列静止式进相器是大中型绕线式电机无功就地补偿的高科技产品，适用于各行业90～10000kw高低压绕线式异步电动机。ZHP系列静止式进相器的优良性能主要表现在以下几个方面：

1)采用先进的交交-变频技术和微机控制技术，可靠性高。

2)可使电机功率因数提高到0.95～0.99之间的范围，无功功率降低60%上。

3)降低电机定子电流l0%～20%，降低线损、铜损20%-30%。

4)电机温升显著降低，效率及过载能力大大提高，电机使用寿命延长。

5)补偿性能远优于电容补偿：不只是提高了线路的功率因数，更重要的是提

高了电机本身的功率因数。

6)综合性能优于旋转式进相机：微机控制，可自动跟踪电机运行状态变化并

自动调整相关参数使补偿效果最佳；无转动部件，因而适应环境的能力更

强。

7)因效率提高而节能效果显著。

8)具有故障自动保护功能，操作简单，维修保养不影响生产。

ZHP系列静止式进相器的应用范围极为广泛，在水泥、化工、木业、糖业、钢铁、冶金、矿山等行业中用作各种负载的绕线式异步电机的无功就地补偿设备，如：

◆球磨机◆风机 ◆压榨机◆破碎机

◆压缩机◆轧钢机◆撕解机◆热磨机

本文由湖北襄阳正涵电气有限公司提供，转载请注明出处，相关进相器产品咨询热线：13508660044
