液阻柜水箱结构、材质及作用

液阻柜水箱也称水阻箱、电液箱、水电阻箱、起动柜水箱，主要有两种类型：鼠笼型液阻箱和绕线式液阻箱。二者因基本结构不同，用于不同类型的水电阻启动柜|液阻柜|热变电阻启动柜|液态电阻软启动器中。

其中：

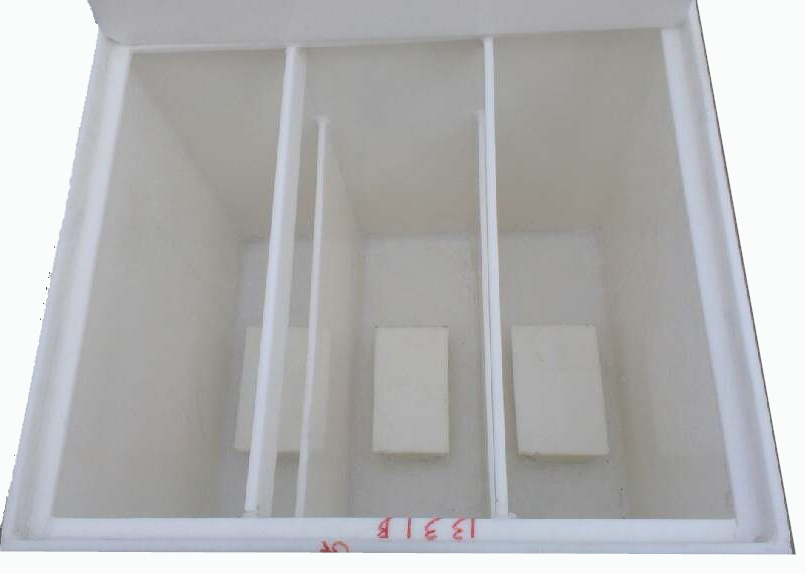

鼠笼型水阻箱结构：三相独立结构

绕线式水阻箱结构：三相连通式

液阻柜水箱结构、材质

本产品是高低压电动机液体软起动柜专用液阻箱。软起动柜液阻箱极板耐高温，耐高压。是由箱体、导电栅块、动隔板栅块和电解液组成。

为平滑地减小液阻提供一种导电栅块不动，液箱容积充分利用，液阻温度便于控制的电动机液态软起动液阻箱。使用安全，液箱箱体容积利用率高，可靠性高，成本低。

水阻箱既适合于一般容量电动机的软起动，更适合于高压大容量的电动机的软起动。

液阻柜水箱采用进口聚丙烯材料制作，采用模具一次成型或熔化焊接，避免了粘接容易出现的裂缝，聚丙烯材料可长期承受150°C的高温，保证了电液箱使用寿命。 根据不同类型的电机，电液箱采用三相局部连和三相独立的两种结构形式，可使三相电阻完全平衡，从而保证了电机起动的平稳性和起动过程的平滑性。
