水阻柜的种类、作用及型号

水阻柜的种类、作用及型号

水阻柜品牌：正涵电气

水阻柜型号：ZYQR、ZYQL

通用名称：水阻柜、液阻柜、水阻启动柜、液体电阻启动柜、液阻软起动器、水阻软启动柜、高压液态软启动柜

水阻柜种类：水阻柜主要有两种：绕线式水阻柜、鼠笼式水阻柜

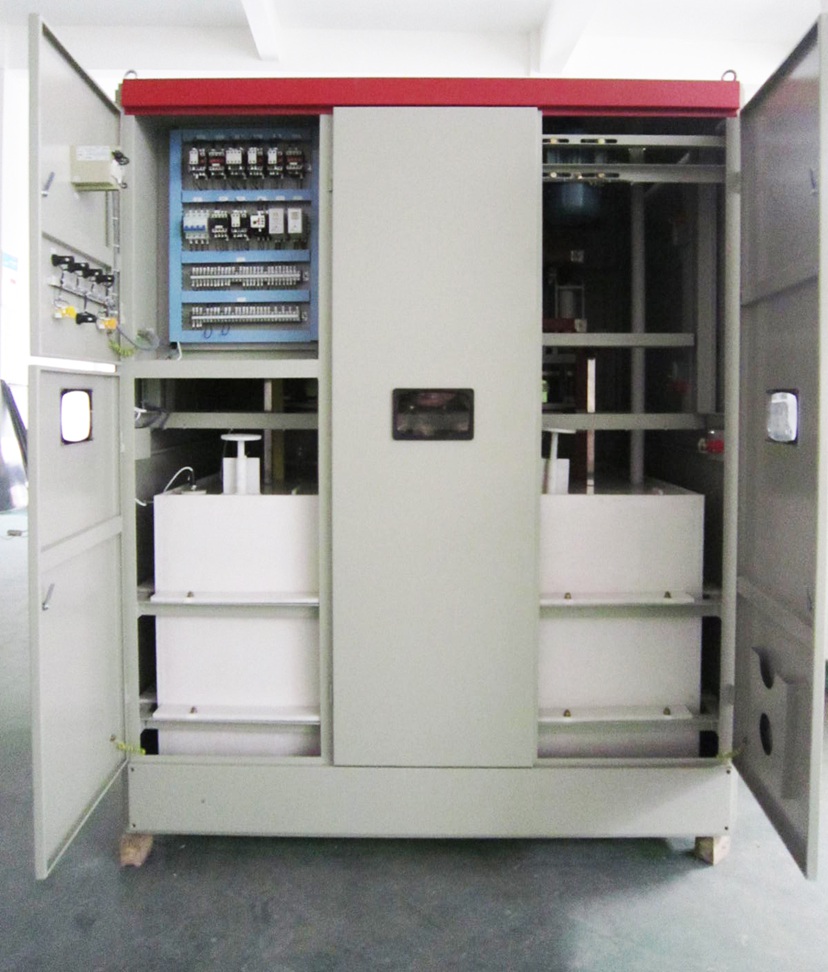

绕线电机水阻柜

1、水阻柜用于额定电压为0.4-10KV、100KW到20000KW大中型同步或异步鼠笼式、绕线式实现降压起动的电动机软起动装置；在静态工作条件下，与电抗器性能相同；在动态工作条件下，可实现无极连续启动；

2、水阻柜工作原理是在电机定子回路中串可变液体电阻的一种降压起动方式，即随着主电动机的起动，装置自动改变液体电阻动、定极之间的间距，使电阻线性均匀减小，电动机端电压均匀提高的一种起动方式；

3、液阻、水阻软起动器是为改善大、中型鼠笼式、绕线式异步电动机的起动性能而研制的新一代软起动器；

4、高压大中容量的交流电机运行的首要问题就是起动，直接起动的起动电流为5-7倍额定电流，带来的对电网和电机的过流冲击是不容忽视的严重问题；

5、实践证明，直接起动电流对电机产生的热冲击和电动力冲击的危害也是极大的，电机直接损坏或都降低使用寿命；特别是当电机轴上的负载力矩大时，起动时间要增长，直接起动的危害更大；

6、传统的电抗器降压起动、直接起动虽然能在同样的起动条件下获得较大的的起动转矩，但很难满足起动平滑，冲击小的要求，而且成本也不低。

7、水阻柜可广泛应用于矿山、冶金、建材、石油、化工、供水、风机、压缩机、轧机、水泵、风机、球磨机、扎钢机、破碎机、皮带运输等电力行业所有工业领域的泵类和各种大中容量高压电机的重载起动系统；

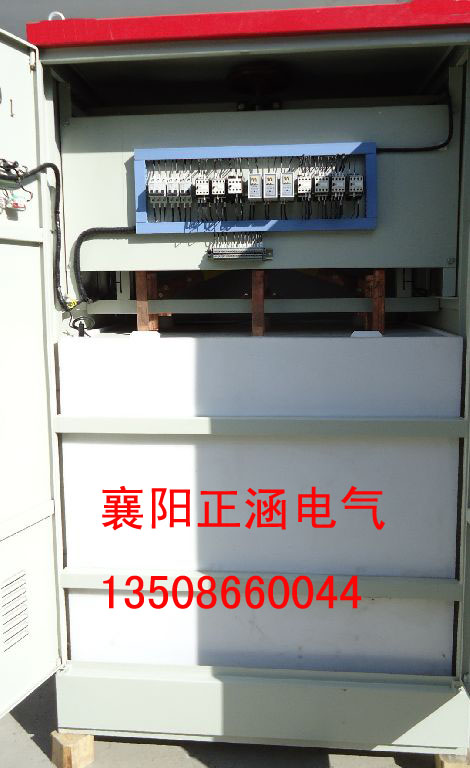

鼠笼型电机水阻柜

水阻柜、高压液阻软启动装置结构：

1、柜体由角钢和金属薄板焊接而成，柜体内预留有电液箱固定位，电气室固定位以及整套传动机构的活动空间，并予留了柜体接地设施，整个装置的进出线均采用下进下出方式；

2、电气室内安装有各种用于在主机起动过程中参与控制保护的低压电气元件，门上安装有指示登记表、操作开关、信号灯等，室的下部安装的是二次外接端子排；

3、水阻箱或电液箱在柜内下部，箱内安装有液体电阻动、定极板。在主机起动过程中正是通过控制改变他们之间的间距来实现软起动的；

4、箱内还设有液位过低、液温过高等保护开关，在主机起动前一旦液面低于液位线，就有报警输出，同时产生电气联锁禁止起动。在停机断电的情况下方可通过加水孔（排潮孔）注入清水（自来水），直到液位过低报警消除即可；

5、电液箱是本装置的核心之一，只有在箱体完好、状态（包括液温、液位）输出正常、动定极板位置适宜，本柜才能输出允许起动信号，主机才能进行起动操作；

• 订货须知：

1、订货时请提供电动机型号、额定功率、额定电压、额定电流、定子接法（Y、△）星点可否打开；

2、若需做仿真应提供电动机的Iq/Ie、Mq/Me、Mmax/Me、GD2、以及被拖动完成特性曲线或相关参数，电网短路容量Sd和工况说明；用户有其它特殊要求，可与我公司协商订货。

3、运输储存：本装置的运输过程中，严禁横放、侧置，并需加防雨措施；本装置即使是带外包装的也不宜长期户外储放；较长时间不用的柜子包括电液粉等备件，应储放在干燥、通风的室内；
