进相器无功补偿的节能效果如何？

摘要：2O世纪9O年代后期，出现了基于微机控制技术和电力电子技术的静止式进相器，它通常连接在电动机转子侧，进相器改善了电动机本身工作状态，定子电流大幅度下降，电机功率因数显著提高，定子温升显著降低，提高经济效益，实现节能效果，半年左右可以收回成本。

进相器无功补偿的节能效果如何？

2O世纪9O年代后期，出现了基于微机控制技术和电力电子技术的静止式进相器，它通常连接在电动机转子侧，进相器改善了电动机本身工作状态，定子电流大幅度下降，电机功率因数显著提高，定子温升显著降低，从而延长了电机使用寿命，提高了电机的效率和过载能力。同时，由于静止式进相器采用闭环控制，能够自动跟踪电机负载变化，使电机功率因数补偿始终处于最佳状态，实现了与电动机的最佳匹配。进相器采用晶闸管组成的交交变频器替代整流子旋转电动机，安全可靠，使用寿命长，维护费用低，能适用于恶劣的工作环境。此外，静止式进相器在控制方式上采用了智能化技术，并且维护保养方便，在维护过程中不影响生产的正常进行，其进相机构无转动部件，不怕灰尘、可靠性高、使用寿命长、维修方便，是理想的取代自激式进相机的新型高科技无功补偿装置产品。

进相器与其它无功补偿方式对比

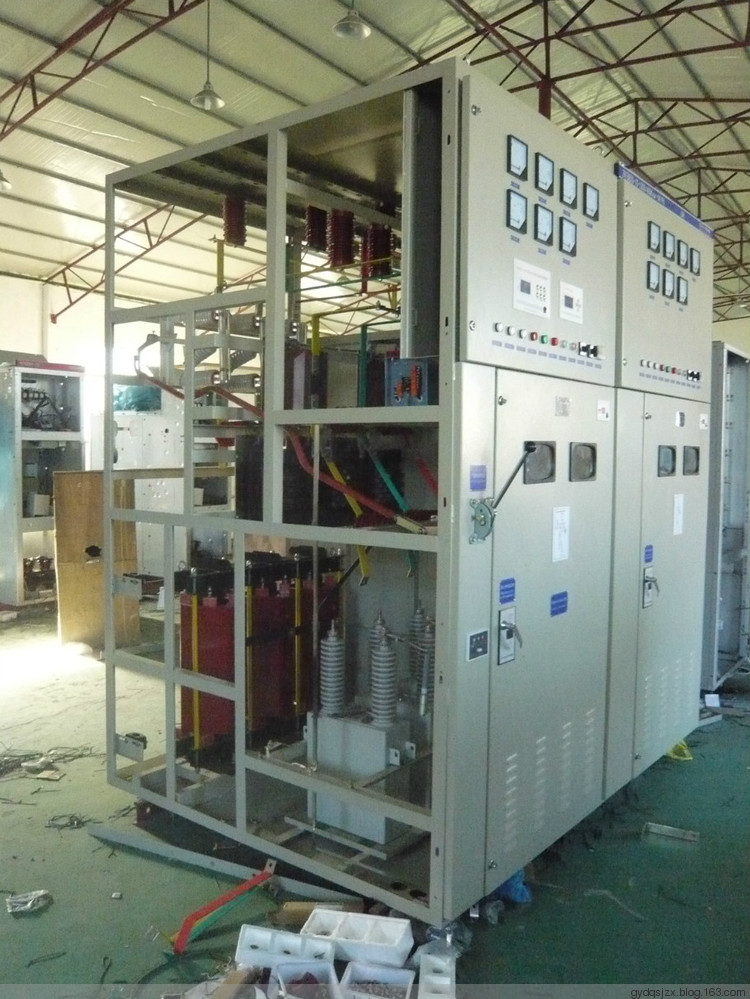

电容补偿柜

ZHP系列静止式进相器对无功功率的补偿与电机定子侧并联电容器补偿有本质的不同。在电动机定子侧并联电力电容器仅提高了电网的功率因数，减少了线路电流，而对电动机本身工作状态没有任何改善，电机定子电流并没有减少，无功损耗仍然较大，电机功率因数仍然较低。而且补偿容量是固定的，不能根据实际负载随时调整，因此，即便是线路上功率因数也不能补偿到最佳状态。电容补偿只是在电机之外的电网上对电机的无功进行补偿，它只是减少了电网无功的传输量，而电机的电流、功率因数等电机本身的运行参数无任何变化。

   ZHP系列静止式进相器与自激（旋转）式进相机也不同，旋转进相机能减少定子电流，但对环境要求高、故障率高、使用寿命短、维护费用高。并且旋转进相机制造困难，规格少，很难与电动机实现最佳匹配。此外，当旋转进相机发生故障时，将导致电机保护动作跳闸，甚至烧坏电机，直接影响生产。

进相器无功补偿的节能特点

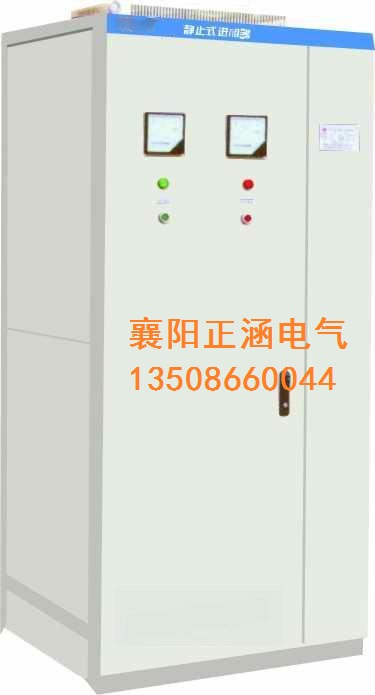

ZHP静止式进相器

电机功率因数：达到0．95以上（或提高20％以上）；

电机绕组温度：降低10％以上；

电机无功损耗：降低60％以上；

柜体防护等级：IP20、IP30。

补偿性能远优于电容补偿，综合性能优于旋转式进相机，节能效果显著。

可使电机功率因数提高到0，95.

降低电机定子电流10%-20%，降低线损、铜损20%-30%；

电机湿升显著降低，过载能力及效率大大提高，电机使用寿命延长，具有故障自动保护功能，操作简单，维修保养不影响生产。
