水电阻起动柜结构、电气元件有哪些

水电阻起动柜结构、电气元件有哪些?水电阻起动柜主要由柜体、液体电阻、水电阻传动机构、控制回路组成。

柜体

柜体用型材焊接框架，前后门和侧板用坚固耐用的冷轧板制作，柜体内外表面均磷化喷塑处理，增强其耐腐蚀性。

液体电阻

水箱在柜内下部，箱内安装有液体电阻起动（未定）、定极板。在主机起动过程中正是通过控制改变他们之间的间距来实现软起动的。箱内还设有液位过低、液温过高等保护开关，在主机 起动前一旦液面低于液位线，就有报警输出，同时产生电气联锁禁止起动。在停机断电的情况下方 可通过加水孔（排潮孔）注入清水（自来水），直到液位过低报警消除即可。电液箱是本装置的核 心之一，只有在箱体完好、状态（包括液温、液位）输出正常、动定极板位置适宜，本柜才能输出 允许起动信号，主机才能进行起动操作。

   由优质进口聚丙乙烯材料焊接成的水箱，用来配制一定比例及浓度的电解液，从中引出动、静三对极板构成三相电阻。聚丙乙烯材料起动柜水箱耐高温150℃以下不变形，耐腐蚀，耐高压，绝缘性能好，也是水电阻起动柜中的一个重要部件。

传动机构

    伺服电机通过三角带带动丝杆传动，丝杆的正反方向转动使活动支架上下移动，安装于活动支架上的动极板随之向下移动，改变与静极板的距离。距离不等，动静极板间的阻值也不同。

控制回路

    二次控制回路集中在一块器件板和前板上，器件板固定在柜子的前上部，主要安装执行元件，例如交流接触器，中间继电器，信号显示及操作元件安装在前门上可以很方便的监视运行状况和操作，对外接口集中在一起便于和所配套设备连接。可以设计各种满足用户要求的接口电路和控制方式，例如DCS控制、两地控制、PLC控制。

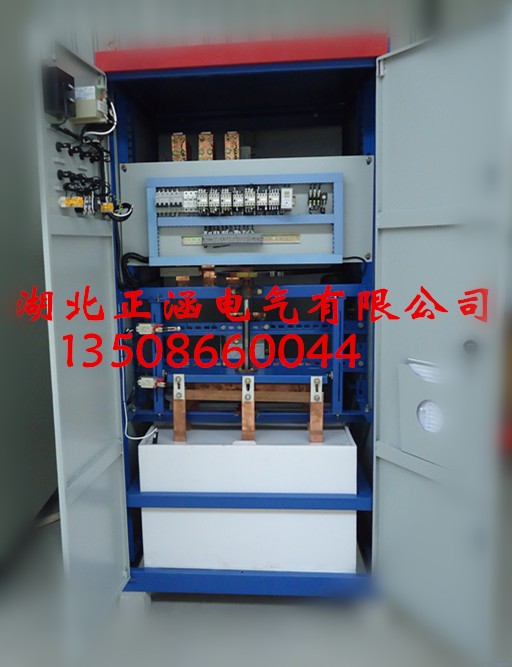

水电阻启动柜图片：

ZYQR水电阻启动柜具有以下技术优势：

    1、对机械设备的冲击大为减小，可延长设备的使用寿命。起动性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器。

    2、采用最优化起动器电解质配比设计，为每台电机配制最佳液体电阻，从而确保起动过程平滑，起动电流小于电机额定电流的1.3倍，减小电机起动温升。

    3、彻底解决因电网电压波动或偏低而影响电机正常起动的问题，可低压起动：6千伏电机5.5千伏，380伏电机340伏可顺利起动。

    4、水箱采用三相局部连通的结构形式，使三相液体电阻在水箱内形成一个星点，可使三相电阻完全平衡，从而保证了电机起动的平衡性和起动过程的平滑性。

    5、水箱用进口聚丙烯材料制作，可长期承受150℃的高温，避免了其他厂家液体起动器因星点接触器故障而导致液阻温度过高，水箱发生变形甚至损坏的情况。

    6、所有元器件均由经过严格质量考核的指定配套生产厂家直接提供，避免了流通环节所造成的质量波动，而且元器件进厂后还需经过严格质检，从根本上保证个本公司产品的可靠性。

    7、具有起动超时、失压、超行程、超温等多重保护功能，确保起动器工作及电机运行的安全。

    8、结构简单、可靠、全部操作自动化，安装、维护方便。

    9、对于因起动困难而长期空转等待的大容量电机有显著的节能效果。

    10、水电阻启动柜，都装有蒸汽排放管道通向框体顶部外面，避免了有些厂家液阻起动器因为蒸气急剧聚集而造成爆炸的重大事故隐患，同时避免了水蒸气急剧聚集而造成爆炸的重大事故隐患，同时避免了水蒸气对电器器件的腐蚀。

    11、对于北方用户装有加热和循环装置，防止起动器停用时间过长导致液体在低温时结冰和电解粉结晶。

    12、可给中控提供起动器的各种状况信号，用于中控编程用作软连锁，另外有接点输出作为硬连锁。

13、起动温升低，可连续起动5—10次。

ZYQR水电阻启动柜图片：

 水电阻起动柜操作简单，维护方便，性价比高，使用效果好，用户反应良好，目前在市场矿山、水泥、建材、造纸、气体等各个行业领域上都占据着很大的市场份额，湖北襄阳正涵电气有限公司作为一家老品牌生产企业，有着多年研发、设计及生产经验，多种型号规格，满足用户各种需要。
