一.应用领域

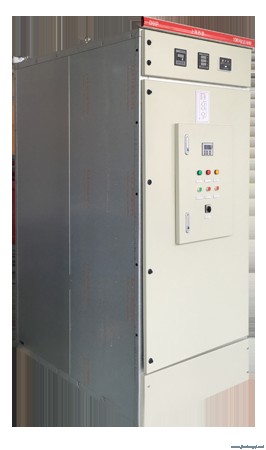

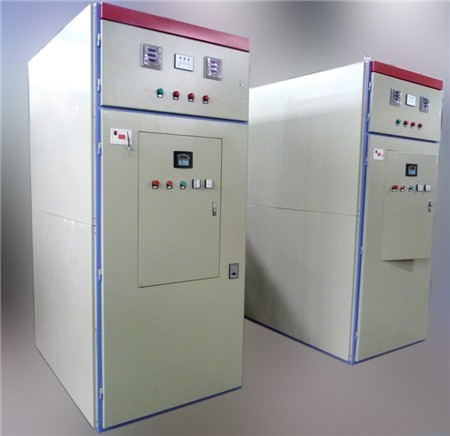

ZGRQ系列中高压电机软起动器是晶闸软管调压起动，综合了大功率半导体制造技术、电力电子及其控制技术、是引进、吸收国外著名公司高压晶闸管阀成熟技术的产物，填补了国内在中高压晶闸管阀软起动领域的空白。
ZGRQ 系列中高压软起动器可广泛应用在大型钢铁、石油化工、大型煤矿、污水处理厂、发电厂等的水泵和风机，采矿等的压缩机、研磨机、传送带等设备。
10KV电机软起动器的起动参数可根据负载性能在现场进行设置，因此对各厂商生产的电机和对负载种类的适应性强。在各种应用领域，与高压电机一起可以形成一种相互最佳协同的高性能驱动装置。
二.工作原理及技术特点
10KV高压电机软起动器工作原理：当电机起动时，按一定的规律（如恒流，或一定的电压变化率）控制晶闸管的触发角，使电机的端电压逐渐增大直到满电压，达到限制电机起动电流的目的。
以晶闸管阀作为主电路部件，具有技术先进、工作可靠、结构模块化、便于维护等特征；
采用光纤传输技术隔离高、低压部分；
采用现代先进的数字信号处理和系统集成技术，性能卓越、可靠性及稳定性高；
采用一系列防干扰措施，具有很强的电磁兼容性；
采用大屏幕液晶显示，薄膜开关设置的控制器，操作简单，人机界面良好。
三.技术参数
> 负载种类：三相中高压异步电机、同步电机
> 交流电压：6～10kV+10%-15%
> 功率：6kV:500KW～8600KW 10kV:500KW～10000KW
> 容量：连续：130% 控制器标称值;短时：400% 控制器标称值/30秒,200%控制器标称值/60秒
> 连续起动：最大4次/小时，两次起动至少间隔15分钟
> 频率：50Hz±2Hz
> 主回路组成：6kv:18SCR 10kV:30SCR
> 冷却：空气对流冷却
> 旁路接触器：具有直接起动容量的接触器
> 耐压：6kV：工频25kV,1min雷电60kV,10kV: 工频35kV,1min雷电75kV
> 瞬时过电压保护：复合过保护器及dv/dt吸收网络
> 控制方式：用户提供AC220V
> 环境温度：0-400C
> 通讯接口：RS-485
> 最大相对湿度：95%，无冷凝
> 室内使用，海拔小于1000m, 高于一切1000m时需要降容使用；无腐蚀性气体，无导电尘埃，无剧烈震动的场所。
四.产品型号
标准6KV系列
型号 标称电压 标称电流 参考电机功率 柜体参考尺寸 旁路开关 进出线
ZGRQ1-230/6 6kV 30A 230kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-300/6 6kV 37A 300kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-400/6 6kV 50A 400kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-600/6 6kV 75A 600kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-800/6 6kV 100A 800kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-1200/6 6kV 150A 1200kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-1600/6 6kV 200A 1600kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-2000/6 6kV 250A 2000kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-2400/6 6kV 300A 2400kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-3200/6 6kV 400A 3200kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-4000/6 6kV 500A 4000kW 2300(高)×1500(深)×1200(宽) 带旁路 下进下出
ZGRQ1-5000/6 6kV 630A 5000kW 2300(高)×1500(深)×1200(宽) 带旁路 下进下出
ZGRQ1-5600/6 6kV 700A 5600kW 2300(高)×1500(深)×1200(宽) 不带旁路 下进下出
ZGRQ1-6300/6 6kV 800A 6300kW 2300(高)×1500(深)×1200(宽) 不带旁路 下进下出
标准10KV系列
型号 标称电压 标称电流 参考电机功率 柜体参考尺寸 旁路开关 进出线
ZGRQ1-400/10 10kV 30A 400kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-500/10 10kV 37A 500kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-700/10 10kV 50A 700kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-1000/10 10kV 75A 1000kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-1400/10 10kV 100A 1400kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-2100/10 10kV 150A 2100kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-2800/10 10kV 200A 2800kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-3500/10 10kV 250A 3500kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-4200/10 10kV 300A 4200kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-5600/10 10kV 400A 5600kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-7000/10 10kV 500A 7000kW 2300(高)×1500(深)×1000(宽) 带旁路 下进下出
ZGRQ1-9300/10 10kV 630A 9300kW 2300(高)×1500(深)×1200(宽) 带旁路 下进下出
ZGRQ1-9800/10 10kV 700A 9800kW 2300(高)×1500(深)×1200(宽) 不带旁路 下进下出
矿用防爆系列机组，由整机厂提供防爆外壳，机组尺寸具体协商，机组参考数如下：
型号 标称电压 标称电流 参考电机功率 阀组参考尺寸 进出线
QJGR-75/10 10kV 75A 1000kW 1050(高)×500(深)×262(宽)×3(组) 只提供机组及
控制系统
QJGR-150/10 10kV 150A 2000kW 1050(高)×500(深)×262(宽)×3(组)
QJGR-200/10 10kV 200A 2600kW 1050(高)×500(深)×262(宽)×3(组)
QJGR-250/10 10kV 250A 3200kW 1050(高)×500(深)×262(宽)×3(组)
QJGR-300/10 10kV 300A 4000kW 1050(高)×500(深)×262(宽)×3(组)
QJGR-350/10 10kV 350A 4500kW 1050(高)×500(深)×262(宽)×3(组)
QJGR-400/10 10kV 400A 5600kW 1050(高)×500(深)×262(宽)×3(组)
QJGR-75/6 6kV 75A 600kW 1050(高)×500(深)×262(宽)×3(组)
QJGR-150/6 6kV 150A 1250kW 1050(高)×500(深)×262(宽)×3(组)
QJGR-200/6 6kV 200A 1600kW 1050(高)×500(深)×262(宽)×3(组)
QJGR-250/6 6kV 250A 2000kW 1050(高)×500(深)×262(宽)×3(组)
QJGR-300/6 6kV 300A 2400kW 1050(高)×500(深)×262(宽)×3(组)
QJGR-350/6 6kV 350A 2800kW 1050(高)×500(深)×262(宽)×3(组)
QJGR-400/6 6kV 400A 3200kW 1050(高)×500(深)×262(宽)×3(组)
> 具体尺寸按定货为准。
> 超出以上参数的产品可以特殊设计。
