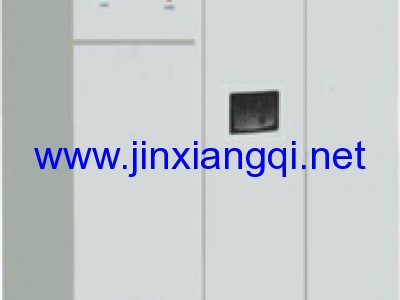

低压鼠笼型电机液体电阻软启动柜

一、概述

ZYQL系列低压鼠笼型液体电阻起动柜（以下简称起动柜）是为改善中小型笼型交流异步电动机的起动性能而研制的新型起动柜，克服了起动冲击电流大，难起动和操作不便等问题。起动性能远优于频敏电阻起动、电抗起动器及自藕降压起动。

可广泛用于水泥、建材、钢铁、冶金、化工、矿山等工业领域90-600KW低压笼型交流异步电动机的重载起动。

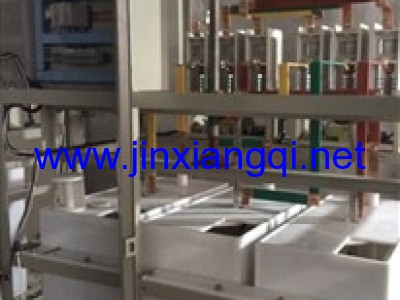

本起动柜主要是在笼型电动机定子回路串入一特制的液态电阻，并将主控制回路与液阻起动回路合理地设计安装在同一柜体内。装置起动后，液阻可自动投入，并在预定的时问内控制液阻由大变小，从而使电动机在最小起动电流和最大起动转矩的情况下均匀升速，平稳起动，电动开关切换，液阻自动退出，起动过程完成。

二、型号说明

三、技术特点

1、起动电流小且恒定，对电网无冲击；起动电流不大于额定电流的2.0-3.5倍；

2、起动次数，可连续起动3-4次（环境温度20℃）；

3、平滑起动，减少对机械设备的冲击，可延长机械设备及电机寿命30%左右；

4、低电压仍可起动，电网电压低于电机额定电压的10％时，可顺利起动；

5、具有起动超时、失压、超行程、超温等多重保护功能；

6、结构简单、可靠，安装维护方便。

四、技术参数

五、正常使用环境条件

1、环境温度：最高+40℃，最低0℃（带加热装置-10℃）；

2、空气相对湿度不超过90%；（+25℃）；

3、海拔高度不超过2000m ；

4、地面倾斜度不大于5°；

5、设备安装在无剧烈震动和冲击的地方，以及无火灾、爆炸危险、不足使电器元件受到腐蚀的场所；

6、电源采用三相四线交流380V，且电压波动必须保证在额定电压的±15%范围内。

六、一次方案图

七、订货须知

订货时请提供下列资料：

1、提供电机型号、额定功率、定子电流、定子电压、转子电流、转子电压；

2、负载设备类型、工况及相关参数；

2、设备表面颜色

3、若有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）
