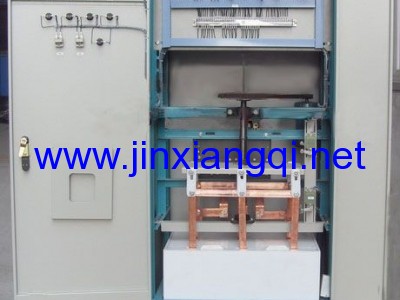

低压绕线式电机水阻柜

低压绕线式电机水阻柜主要适用于额定电压380V额定功率500kW以下绕线式交流异步电动机的软启动与主回路控制，产品运用于化工、水利、建材、冶金、石油、电力、轻工、制药和采矿等工业行业领域。

绕线式电机水阻柜工作原理：该绕线液阻软启动装置是在绕线式电动机的转子回路串入一特制的液态电阻，随着电动机的启动，电阻器的阻值均匀无级平滑减小而趋于零，使电动机转速均匀提升至接近额定转速时，电动机转子回路短接，液阻切除，电机正常运行。在整个启动过程中，实现电机降压无冲击平滑起动。

主要技术特点

1、 启动电流小，接近额定电流（绕线式交流异步电动机）

2、启动平滑，无冲击

3、特别适应重负载启动（绕线式交流异步电动机）

主要技术参数

1、启动电流        1.2Ie（绕线式交流异步电动机）

2、启动时间        10~60S  可调整

3、重复启动        3~5次

4、防护等级        IP32

5、电阻器工作温度  0~70℃ R：绕线式电动机

6、供电电源        三相四线 380V/220V AC50Hz

产品规格

一次方案图

使用环境条件

1、环境温度  0~40℃ （带加热装置-10℃）

2、空气相对湿度不超过90%（25℃）

3、海拔高度不超过2000米

4、安装地点无火灾及爆炸危险，无化学腐蚀及剧烈震动

5、特殊使用条件可在订货时具体协商

订货须知

订货时须提供资料：

1、电动机型号、额定功率、转子电流、转子电压、定子电流和电压；

2、负载设备类型、工况及相关参数；

2、设备表面颜色；

3、若有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）
